作品说明
小学生舒阳帮邻居做 2 万毫安全透明赛博朋克充电宝(3905 赞):材料主板/外壳/电池片/6 节 18650;阿威兹点焊机焊电池片、焊负极、焊线、电池扯平、焊主板红黑线、装壳锁螺丝、撕膜;22.5W PD 快充亮灯;评论纠正正极没垫青稞纸不安全、正极靠内点空会炸片、电池要捆绑
「舒阳来活了」——邻居让帮做充电宝,材料买回来了:充电宝主板、外壳(透明黄)、电池片(镍片)、电池(6 节 18650,之前买的)。拿出阿威兹的碰焊机(点焊机)开始碰焊电池片;焊负极;焊线;把电池扯平(3 并两组?);焊主板红线、黑线;装壳锁螺丝;装壳完成看能不能充电:亮了而且是快充;撕膜、套壳、撕外膜、装盖子锁螺丝,完工;细节展示透明挺漂亮赛博朋克风;再试充电,快速充电,买的主板 22.5W PD 快充;「老爸,充电宝交给你了」。评论 823:正极青稞圈、折叠处垫青稞纸、电池捆绑、点焊时正极尽量靠内万一点空会炸片(9);正极没放青稞纸不安全(3,博主:电池本身有 2 层绝缘);看完想买台电焊机(3);同款 UF20B 手要稍用力压紧触发不易火花焊点漂亮;不如买酷态科 50 多 2 万毫安 55W(锻炼动手能力);这种漏电两个月不用就饿死;22.5W 是慢充。
做了什么 · 结果
| 目标 | 帮邻居做 2 万毫安透明充电宝 |
| 对象 | 6×18650 + 22.5W PD 主板 + 透明壳 |
| 结果 | 装壳完工,22.5W 快充亮灯 · 视频中已验证: 96–106s、139–149s 充电显示快充 22.5W |
制作步骤5 步 · 点图跳到原片

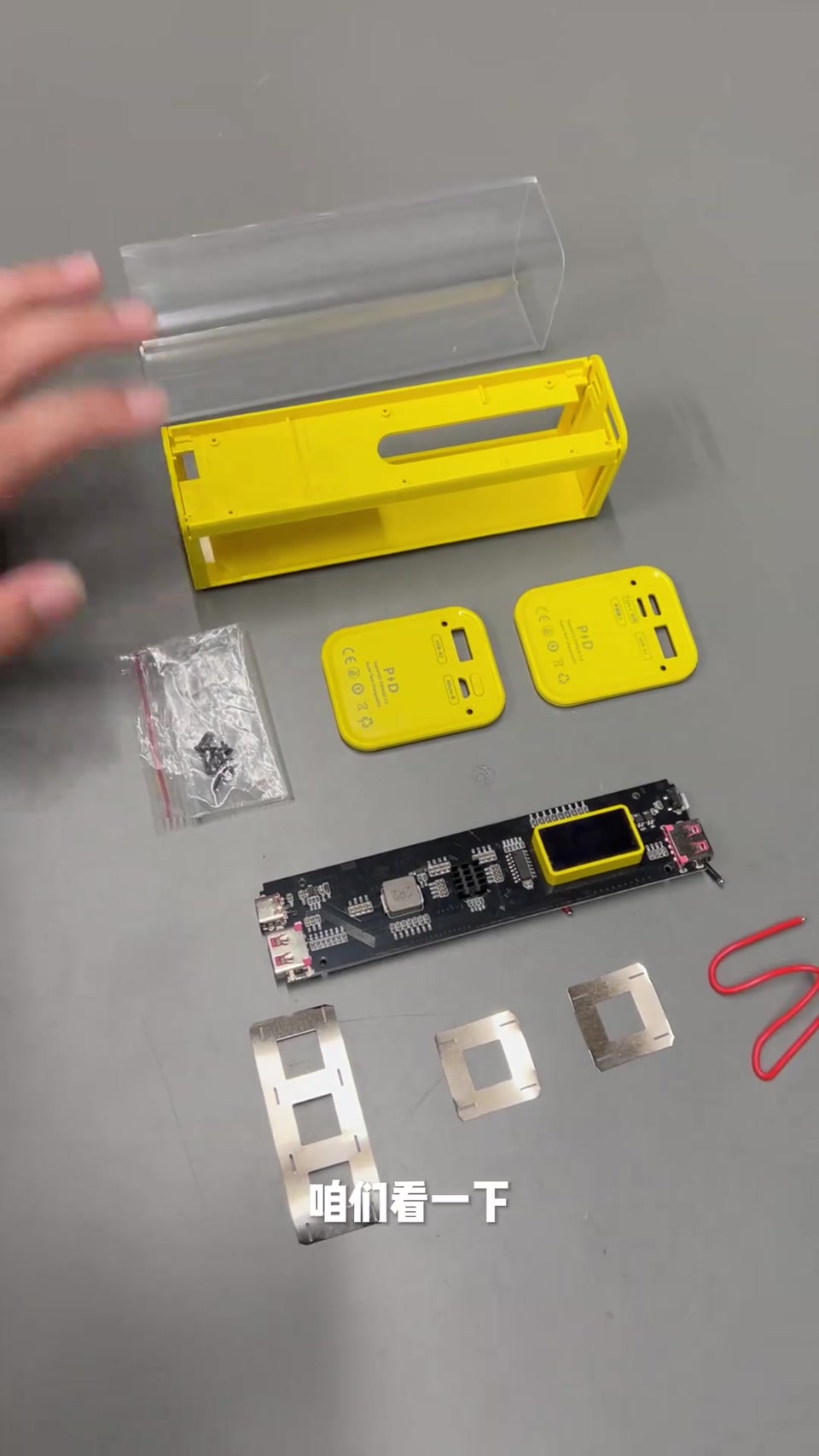

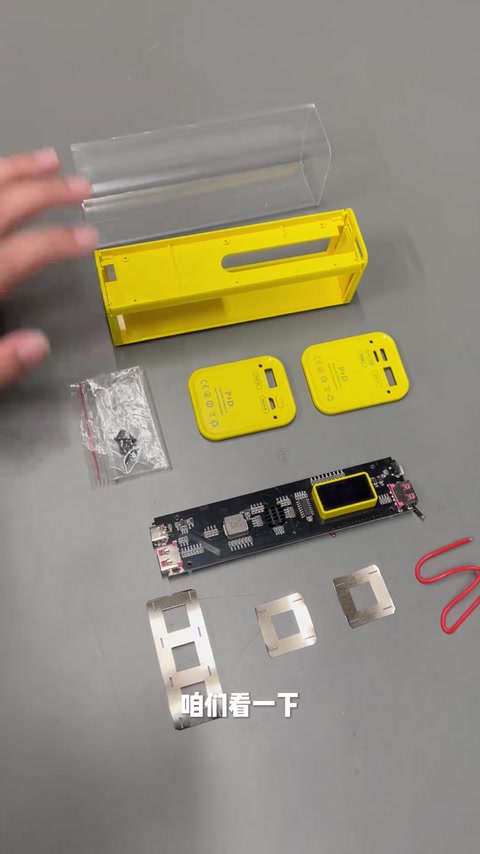

1. 接活;材料:主板、外壳、电池片、6 节电池邻居让做充电宝材料都买回来了;主板、外壳、电池片、电池(之前买的)。
00:00 – 00:16

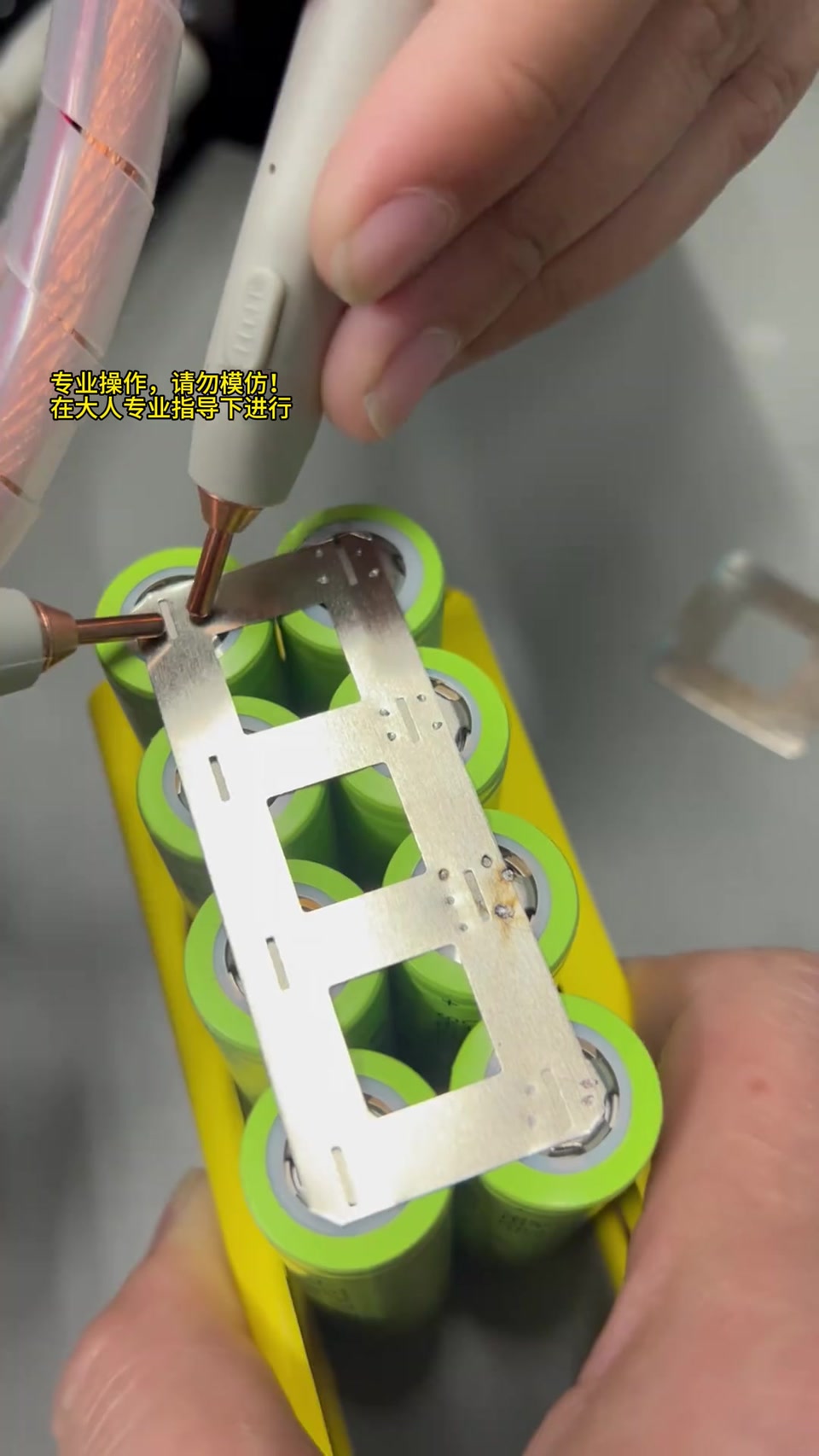

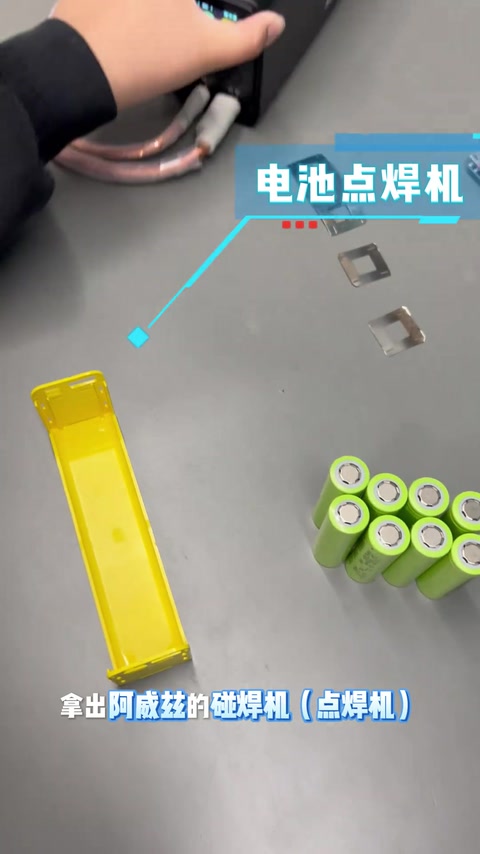

2. 阿威兹点焊机焊电池片;焊负极;焊线拿出阿威兹的碰焊机开始碰焊电池片;焊负极;接着焊线。
00:16 – 01:02

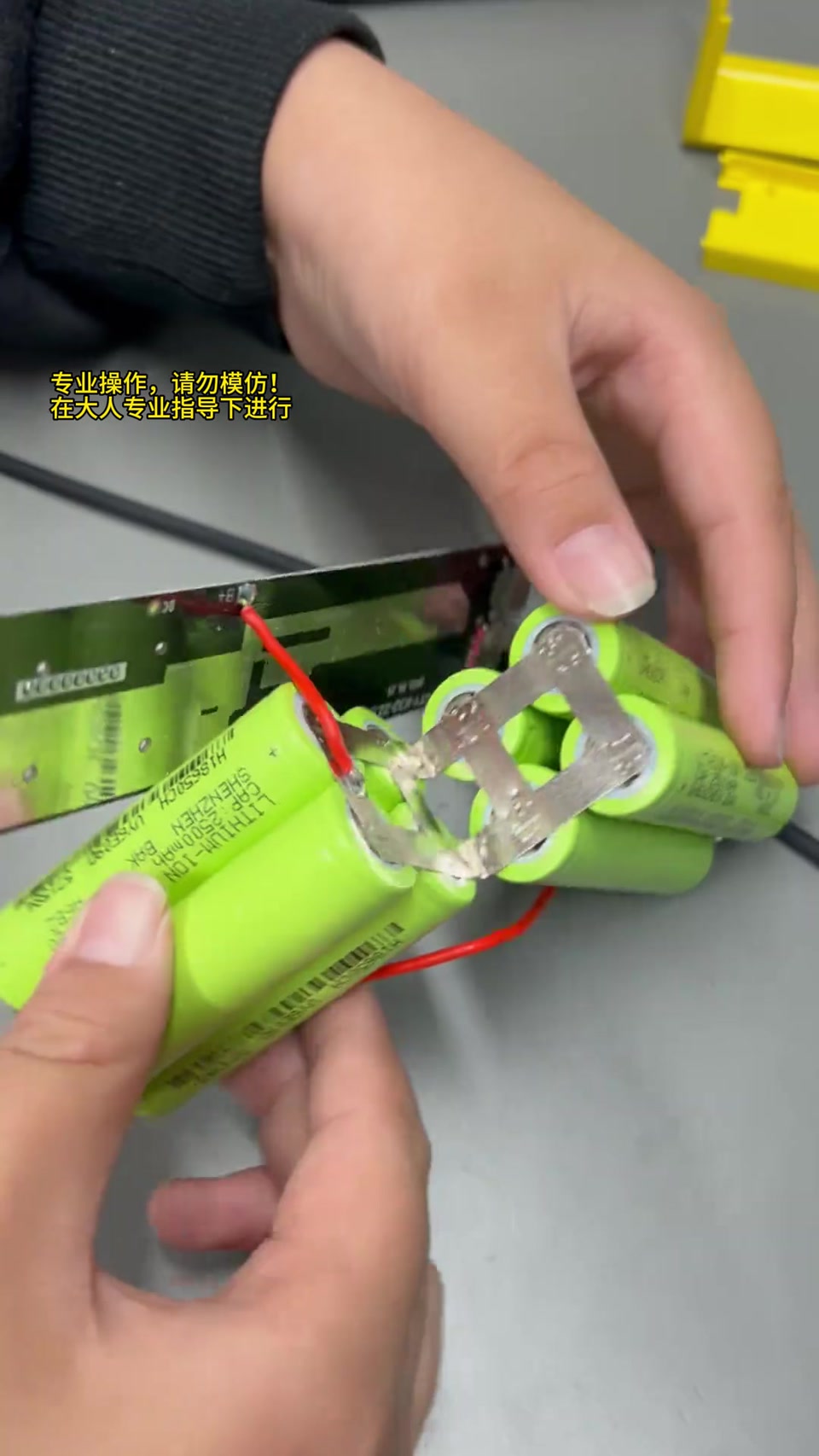

3. 电池扯平;焊主板红线黑线;装壳锁螺丝把电池扯平;焊主板红线;继续焊黑线;装上壳子锁上螺丝;开始装壳。
01:10 – 01:33

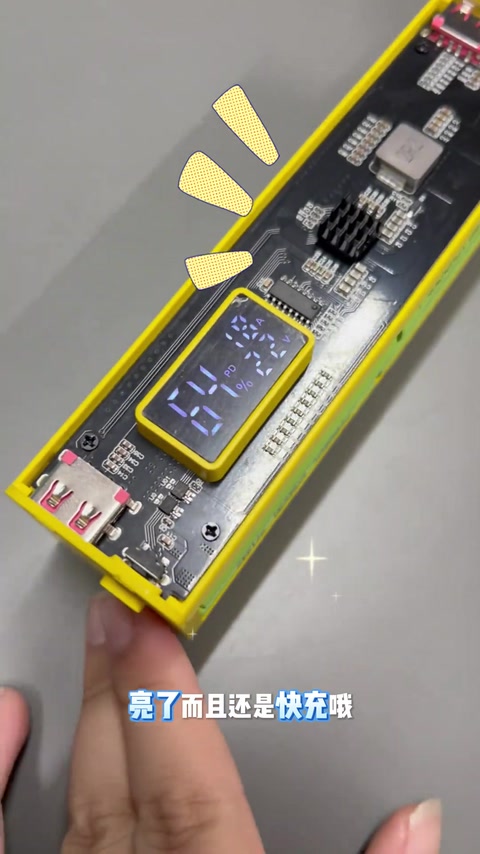

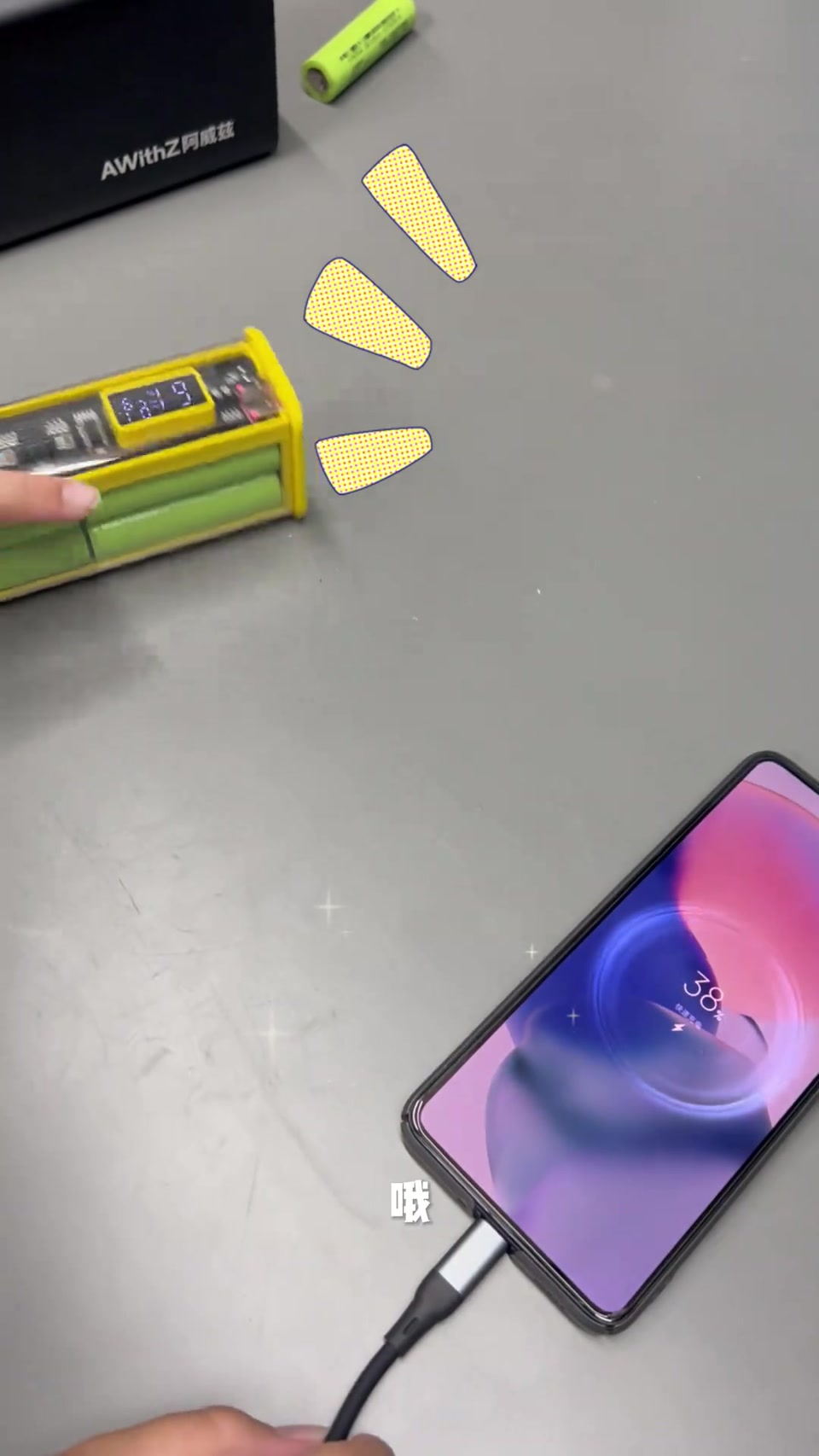

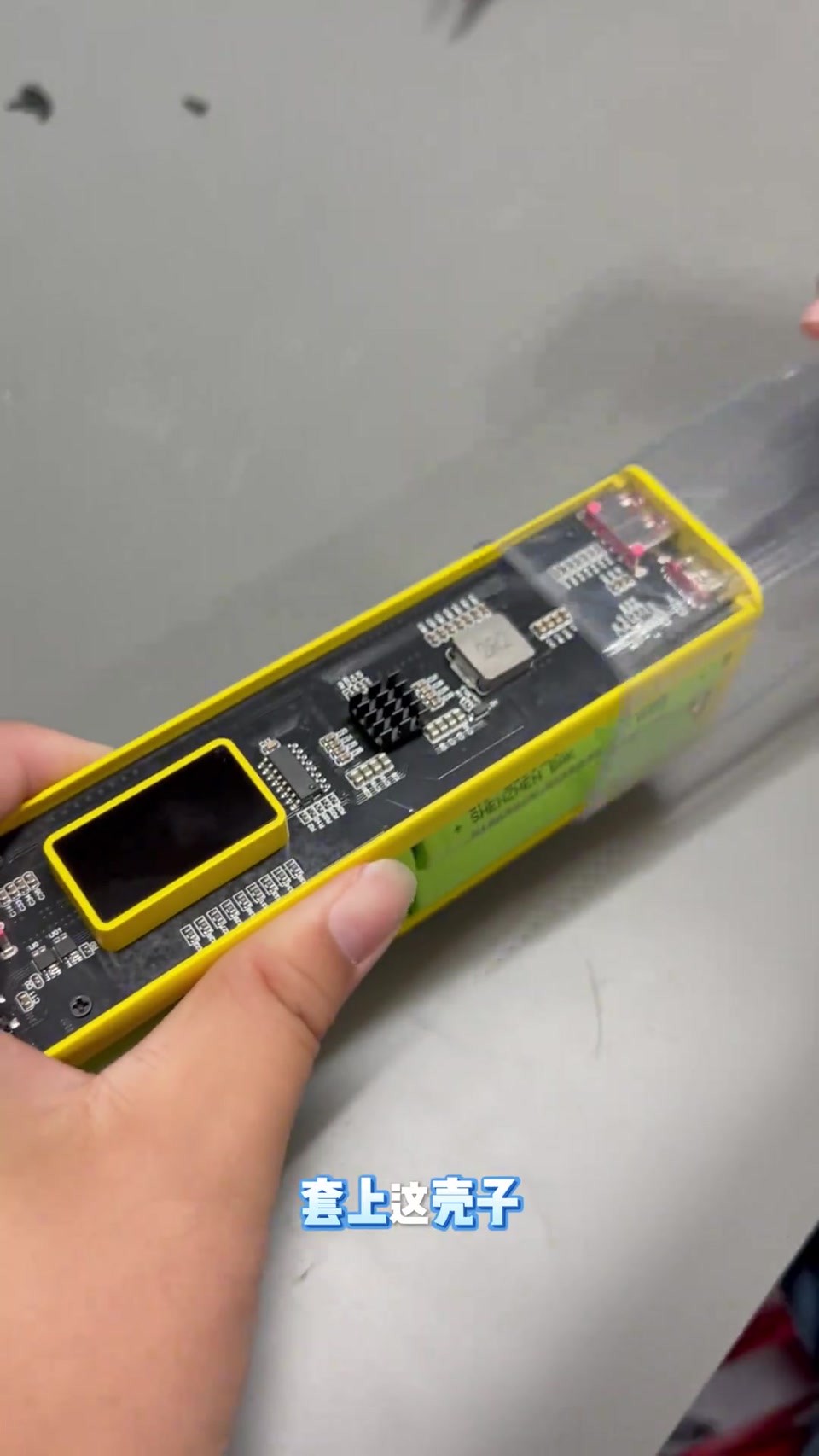

4. 试充:亮了快充;撕膜套壳装盖锁螺丝装好了看能不能充电,亮了而且是快充;撕膜;套壳;撕外膜;装盖子锁螺丝。
01:36 – 02:02

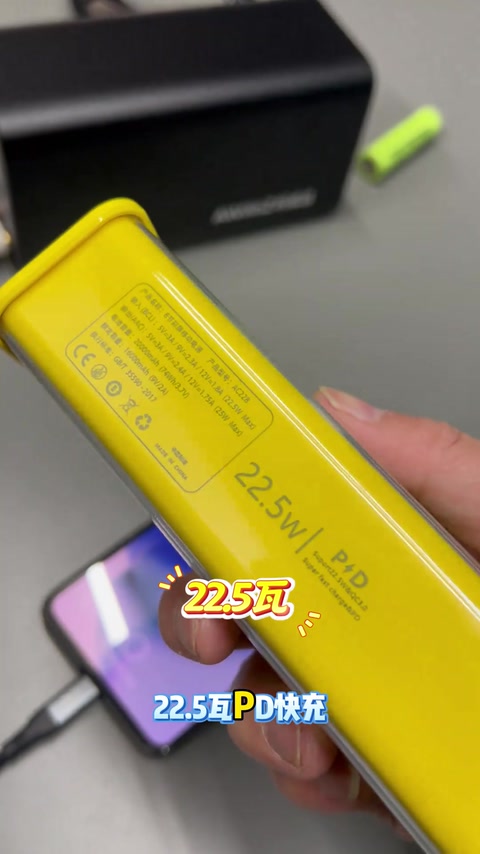

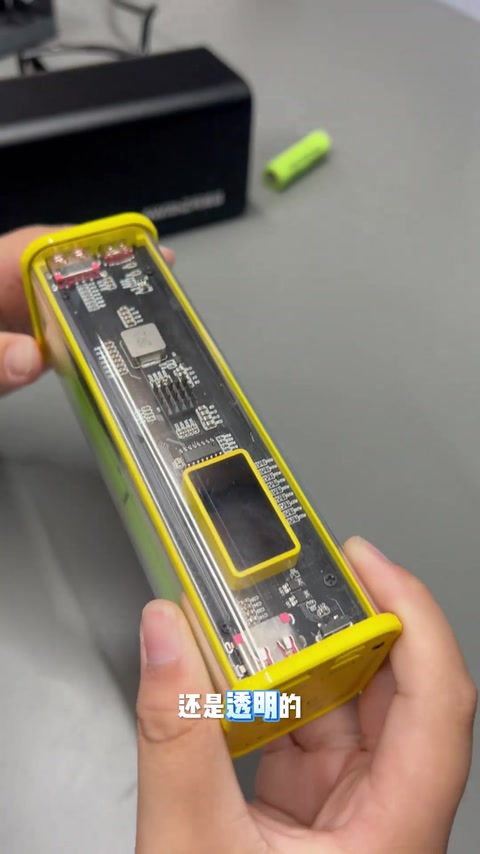

5. 完工细节:透明赛博朋克;22.5W PD 快充;交给老爸完工细节展示,透明漂亮赛博朋克;再试快充,主板 22.5W PD;老爸充电宝交给你了;下期再见。
02:07 – 02:38
物料清单
| 充电宝套料 ×1 | 透明壳 + 22.5W PD 主板 · 外壳电路 |
| 18650 ×6 | 电池组 |
| 电池片(镍片) | 连接 |
| 阿威兹点焊机(UF20B) ×1 | 点焊 |
| 电烙铁 / 螺丝刀 | 焊线装壳 |
博主经验
- 评论:正极青稞圈、折叠处垫青稞纸、电池捆绑、点焊正极靠内防点空炸片
- 评论:UF20B 焊笔压紧再触发,不易火花焊点漂亮
踩过的坑
- 未贴正极青稞纸(安全争议)
- 评论:此类板漏电,两个月不用饿死
锂电安全提示
- 儿童操作点焊机与锂电,正极绝缘缺失被多条评论提醒
锂电池 DIY 有起火风险:焊接前确认电芯无短路,电池组务必加保护板(BMS),大电流配置请勿省略绝缘与熔断。
原话
“拿出阿威兹的碰焊机(点焊机) 开始碰焊电池片” 00:15
“好的老爸 充电宝交给你了” 02:19
评论洞察博主回答 2 · 待解答 0 · 纠错 3
博主回答过的问题
正极没放青稞纸不安全 3
问题不大,电池本身有 2 层绝缘(博主)
不如买酷态科 50 多 2 万毫安 55W 带 3C
锻炼动手能力(博主)
网友纠错 / 提醒
正极青稞圈、折叠处垫青稞纸、电池捆绑、正极靠内防点空炸片 9有理
这种漏电严重两个月不用饿死 1可能有理
22.5W 是慢充,120W 才是快充可能有理
青稞纸安全成品 vs DIY想买点焊机漏电
