Pack de baterías de 16.8V para atornillador

Pack de 16.8V para atornillador (4 celdas en serie): ordenar las celdas según el BMS, soldar por puntos + y − con una AWithZ H2, recortar la tira de níquel y estañar, aislar con papel aislante (fish paper), soldar el BMS y los dos cables inferiores, espuma, montar en la carcasa, pegar la etiqueta y probar

Jidian Yanjiusuo (Laboratorio Electromecánico) arma un pack de 16.8V para atornillador. El negativo del BMS está arriba a la izquierda, así que las celdas se ordenan según el BMS; se sueldan por puntos con una soldadora por puntos AWithZ H2 (la pantalla marca 25 °C), se recorta la tira de níquel sobrante y se sueldan el negativo y el positivo; se estañan las celdas; se suelda un trocito de tira de níquel para facilitar la soldadura de los cables; se pega papel aislante; se sueldan el positivo y el negativo del BMS; se sueldan los dos cables de la parte inferior del pack; se pega espuma; se mete en la carcasa para probar, se pega la etiqueta «batería de litio de potencia para alta potencia, cargar una vez cada dos meses» y, si la prueba va bien, listo. En los comentarios preguntan qué soldadora usa y cuánto cuesta el lápiz de soldadura, si la tira de níquel es de 0.1 y demasiado fina, y si cuatro celdas en serie dan suficiente capacidad; alguien sugiere soldar directamente un trocito de níquel sin estañar.

Resultado

Pasos5 pasos · toca un fotograma para saltar

1.
   1. Ordenar las celdas según el BMS

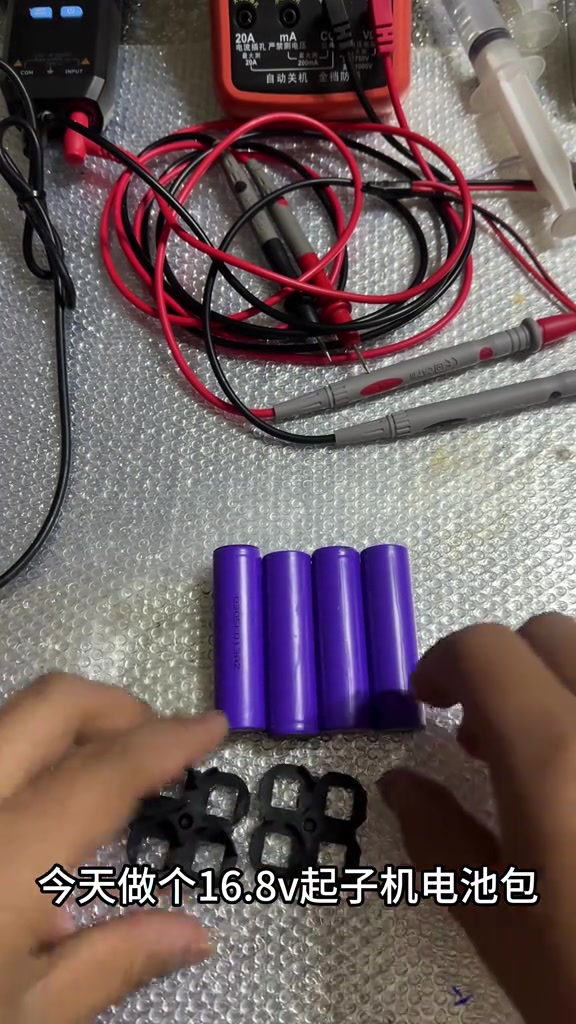

   Pack de 16.8V para atornillador; el negativo del BMS está arriba a la izquierda, así que las celdas se ordenan según el BMS.

   00:00 – 00:11
2.
   2. Soldar por puntos con la AWithZ H2, recortar el níquel sobrante, soldar − y +

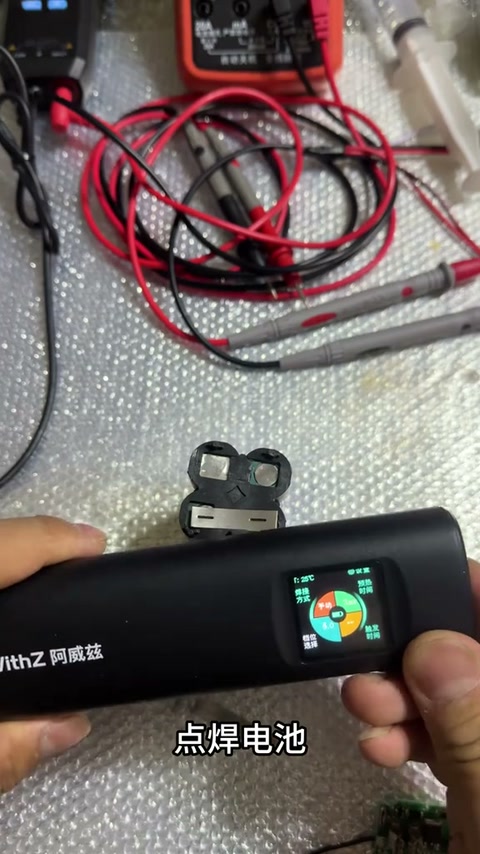

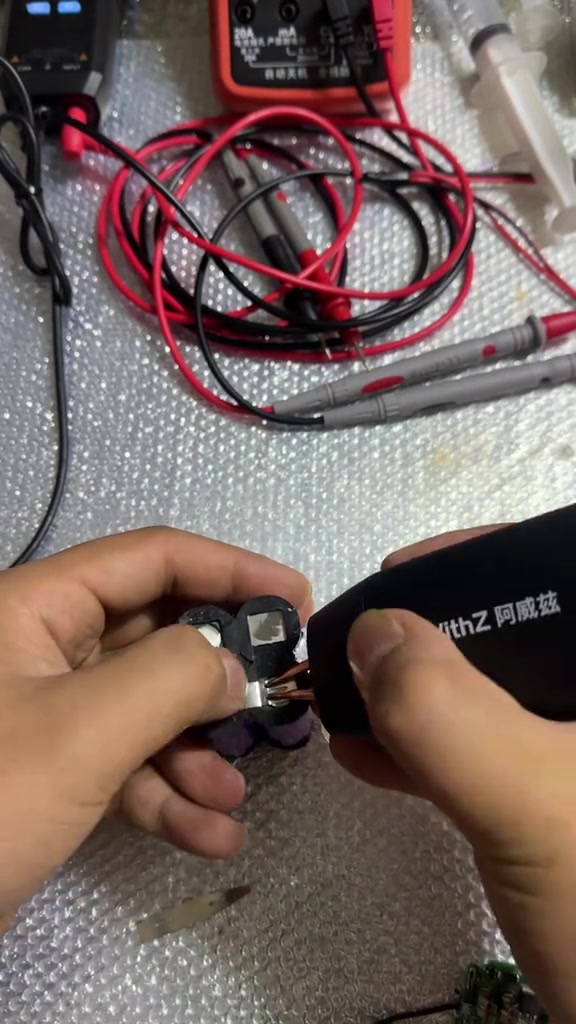

   Con la soldadora por puntos AWithZ H2 (la pantalla marca 25 °C); recortar la tira de níquel sobrante; soldar por puntos el negativo y el positivo.

   00:14 – 00:55
3.
   3. Estañar; soldar un trocito de níquel para facilitar los cables

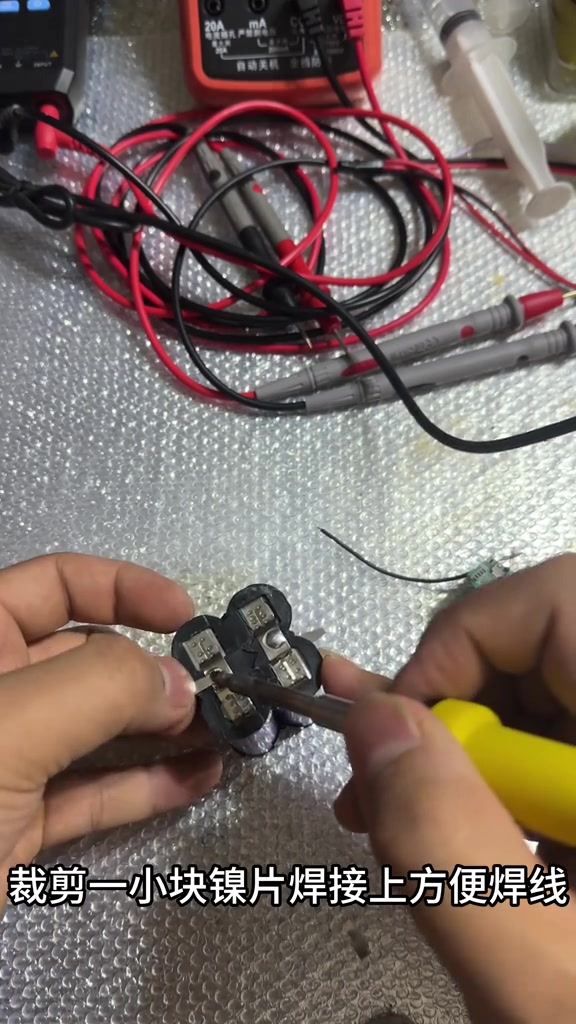

   Estañar las celdas (sobre la tira de níquel); cortar un trocito de tira de níquel y soldarlo para que sea más fácil soldar los cables.

   00:56 – 01:13
4.
   4. Papel aislante; soldar + y − del BMS; soldar los dos cables inferiores

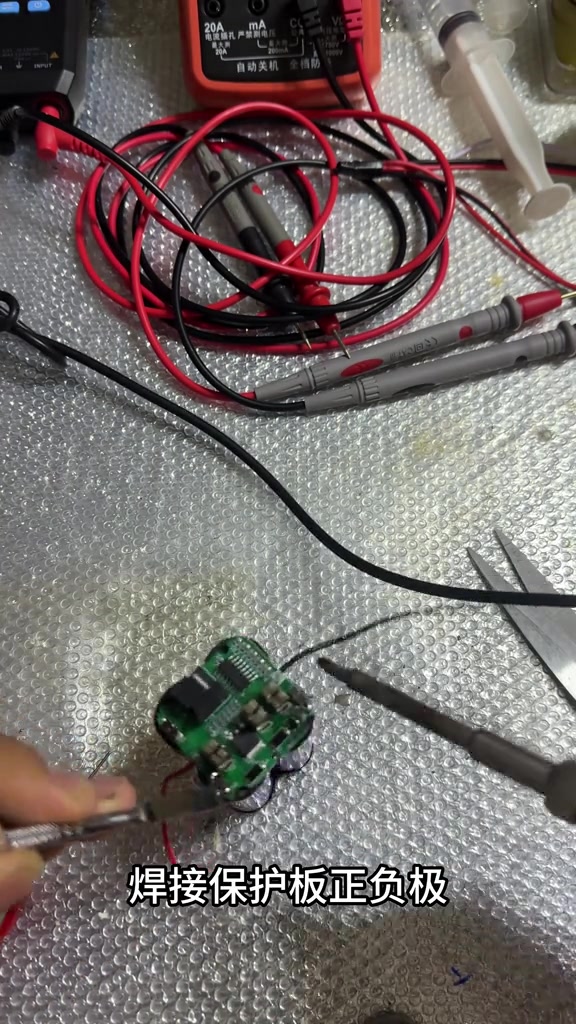

   Pegar papel aislante; soldar el positivo y el negativo del BMS; soldar los dos cables de la parte inferior del pack.

   01:22 – 01:44
5.
   5. Espuma, carcasa, etiqueta y prueba

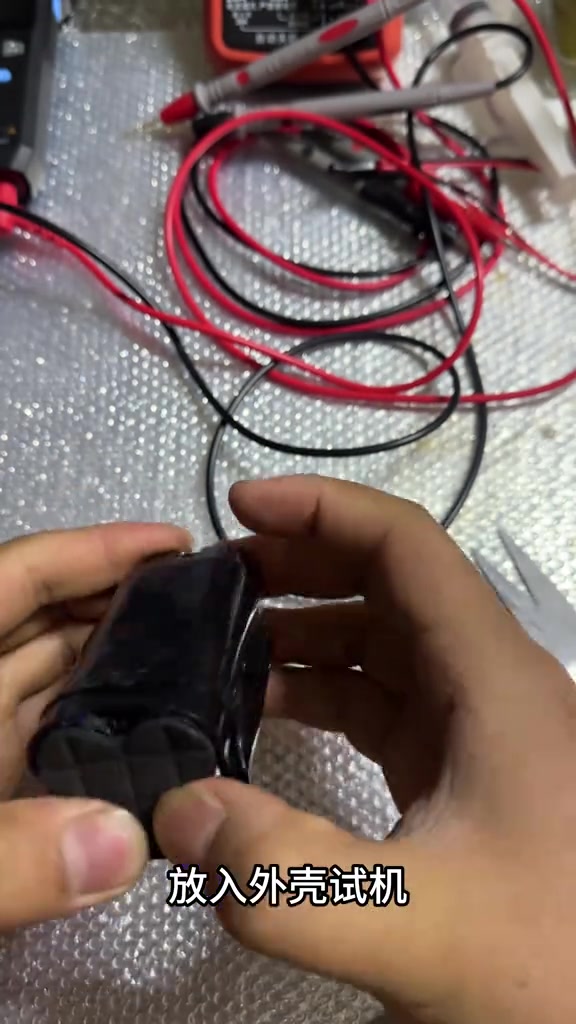

   Pegar espuma; meter en la carcasa para probar; pegar la etiqueta «batería de litio de potencia para alta potencia, cargar una vez cada dos meses»; si la prueba va bien, listo.

   02:06 – 02:23

Lista de materiales

Consejos del creador

• Mire primero dónde están el + y el − del BMS y ordene las celdas según el BMS 00:00
• En los puntos de los cables, suelde un trocito extra de níquel y estáñelo: así es más fácil soldar los cables 01:10
• Recordatorio de la etiqueta: cargar una vez cada dos meses 02:13
