16.8V 電動ドライバー用バッテリーパック
クリエイターが動画内で示した設定で、タイムスタンプから元動画で確認できます;公式パラメータではないため、まず端材で試し溶接してください。
説明
16.8V 電動ドライバー用バッテリーパック(4 本直列)の製作:BMS に合わせてセルを並べ、AWithZ H2 でプラス / マイナスをスポット溶接、ニッケルストリップを切ってはんだ上げ、絶縁紙で絶縁、BMS と底部のリード線をはんだ付け、スポンジ、ケースに収めてステッカーを貼り動作確認
機電研究所が 16.8V 電動ドライバー用バッテリーパックを作ります。BMS のマイナスが左上にあるのを確認し、BMS の順番に合わせてセルを配置。AWithZ H2 スポット溶接機(画面表示 25℃)でスポット溶接し、余分なニッケルストリップを切り落とし、マイナスとプラスを溶接。セルにはんだを上げ、小さなニッケル片を切って溶接しリード線をはんだ付けしやすくする。絶縁紙を貼り、BMS のプラス / マイナスをはんだ付け、バッテリー底部の 2 本の線をはんだ付け、スポンジを貼る。ケースに入れて動作確認、「大出力専用パワーリチウム電池、2 か月ごとに 1 回充電」のステッカーを貼り、動作に問題なければ完成。コメントでは、どのスポット溶接機 / 溶接ペンはいくらか、ニッケルストリップは 0.1 で薄すぎないか、4 本直列で容量は足りるかの質問。小さなニッケル片を直接溶接すればはんだ上げは不要という提案も。
成果
| 目標 | 16.8V 電動ドライバー用バッテリーパックを作る |
| 対象 | 4S リチウム電池パック + BMS + 元のケース |
| 結果 | ケースに収めて動作確認、問題なし · 動画内で確認済み: 133–143s でケースに入れて動作確認 |
手順5 ステップ · 画像をクリックで元動画へ

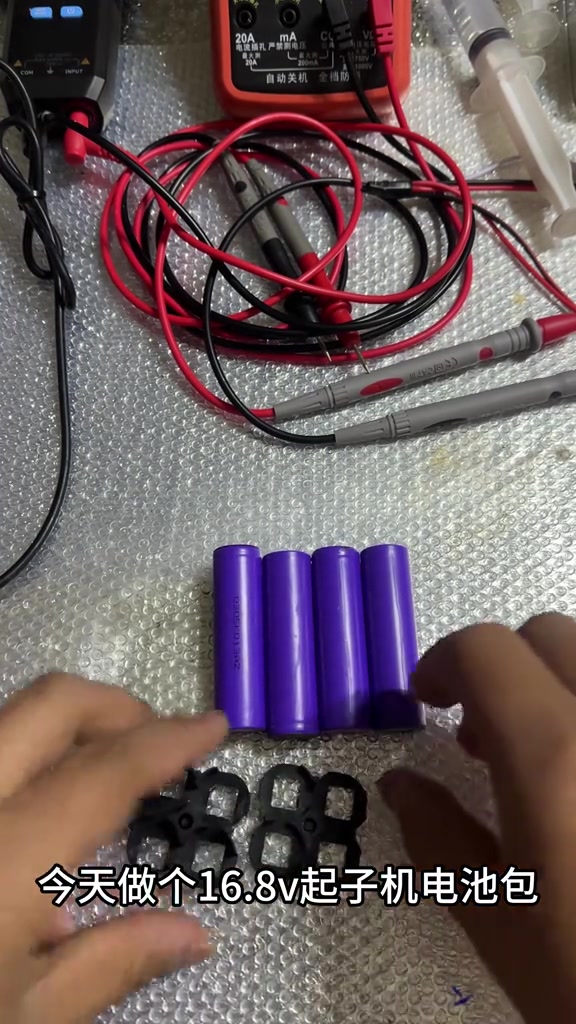

1. BMS に合わせてセルを配置16.8V 電動ドライバー用バッテリーパック。BMS のマイナスが左上にあるので、BMS に合わせてセルを配置。
00:00 – 00:11

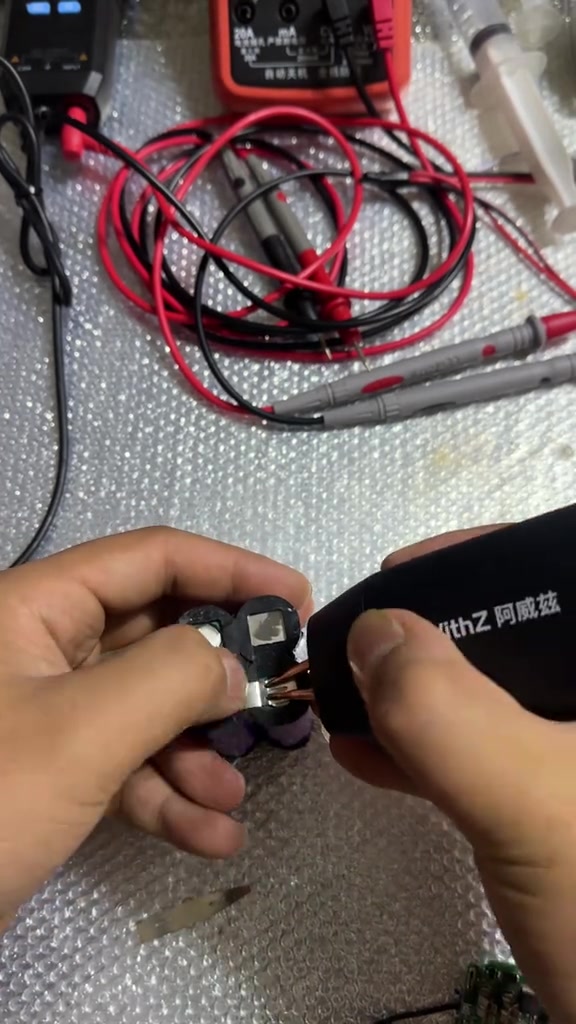

2. AWithZ H2 でスポット溶接、余分なニッケルを切り、マイナスとプラスを溶接AWithZ H2 スポット溶接機を使用(画面表示 25℃)。余分なニッケルストリップを切り落とし、マイナスとプラスをスポット溶接。
00:14 – 00:55

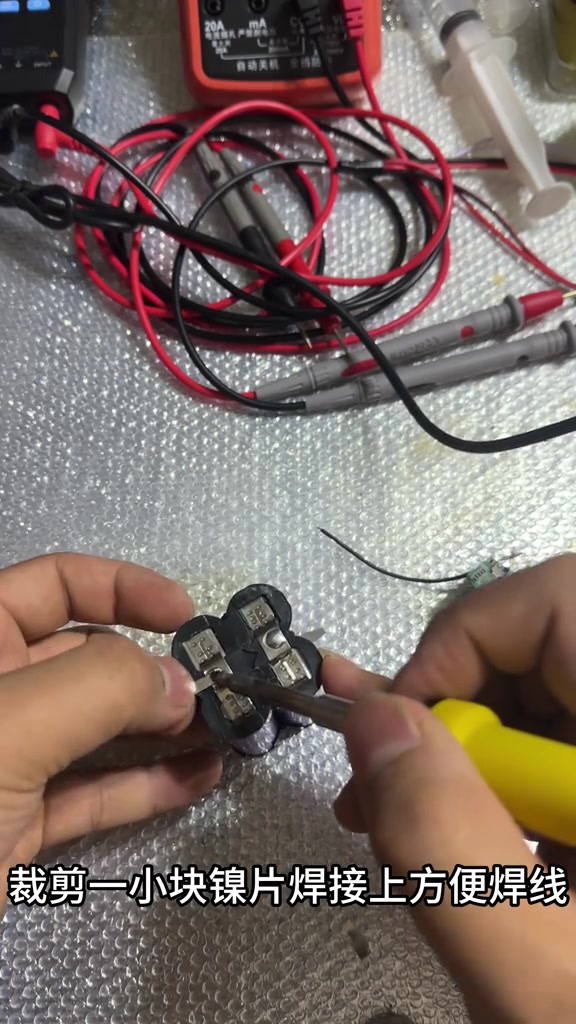

3. はんだ上げ。小さなニッケル片を溶接してリード線を付けやすくセル(ニッケルストリップの上)にはんだを上げる。小さなニッケル片を切って溶接し、リード線をはんだ付けしやすくする。
00:56 – 01:13

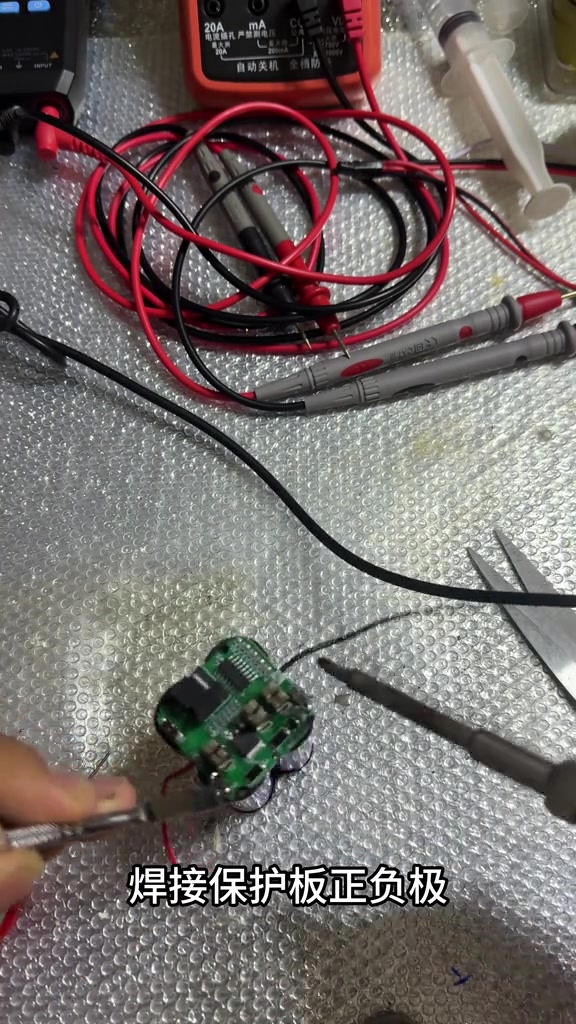

4. 絶縁紙。BMS のプラス / マイナスをはんだ付け。底部の 2 本の線をはんだ付け絶縁紙を貼る。BMS のプラス / マイナスをはんだ付け。バッテリー底部の 2 本の線をはんだ付け。
01:22 – 01:44

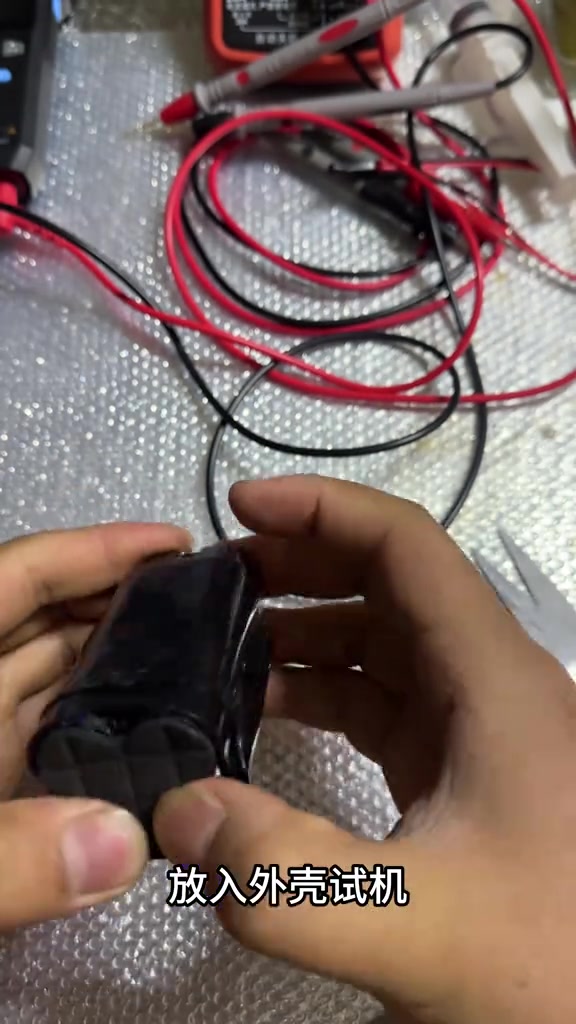

5. スポンジ、ケース、ステッカー、動作確認スポンジを貼る。ケースに入れて動作確認。「大出力専用パワーリチウム電池、2 か月ごとに 1 回充電」のステッカーを貼る。動作に問題なければ完成。
02:06 – 02:23
部品表
| リチウムセル ×4 | 4S |
| 4S BMS ×1 | 保護 |
| AWithZ H2 スポット溶接機 ×1 | スポット溶接 |
| ニッケルストリップ / 絶縁紙 / スポンジ | 接続・絶縁・緩衝 |
| はんだごて ×1 | はんだ上げとリード線のはんだ付け |
| 電動ドライバーの元のケース + ステッカー ×1 | ケース収納 |
クリエイターのコツ
- まず BMS のプラス / マイナスの位置を見て、BMS の順番に合わせてセルを並べる 00:00
- リード線を付ける箇所に小さなニッケル片を別途溶接してはんだを上げると、リード線を付けやすい 01:10
- ステッカーの注意書き:2 か月ごとに 1 回充電 02:13
