Fabricación de un pack de baterías para llave de impacto eléctrica

Pack de baterías para una llave de impacto eléctrica Lujun Yihao (carcasa marcada 21V 6000mAh): se colocan 10 celdas de funda morada, soldadura por puntos con AWithZ H2, BMS colocado según la polaridad, se estaña y se cablea, se estañan las tiras de níquel y se sueldan los cables correspondientes, aislamiento, salida del BMS medida en 19.86V y cuatro tornillos para cerrar la carcasa

Jidian Yanjiusuo hace una batería para su propia llave de impacto eléctrica Lujun Yihao (carcasa marcada 21V 6000mAh). Se colocan las celdas (10 celdas moradas, 5 columnas × 2 filas); se sueldan por puntos con la soldadora por puntos AWithZ H2; se coloca el BMS según los polos positivo y negativo de las celdas; se estaña el BMS, se conectan los cables y se estañan las puntas; se estañan las tiras de níquel de las celdas y se suelda a cada una su cable correspondiente; se aísla (cinta verde); se mide la salida del BMS (multímetro −19.86V); se aprietan los cuatro tornillos de la carcasa y listo, se monta en la llave. En los comentarios preguntan cómo se llama la soldadora, cuánto cuesta y si es la de pines de Quanyou; «la soldadura va muy suave y los puntos de soldadura quedan limpios».

Resultado

Pasos5 pasos · toca un fotograma para saltar

1.

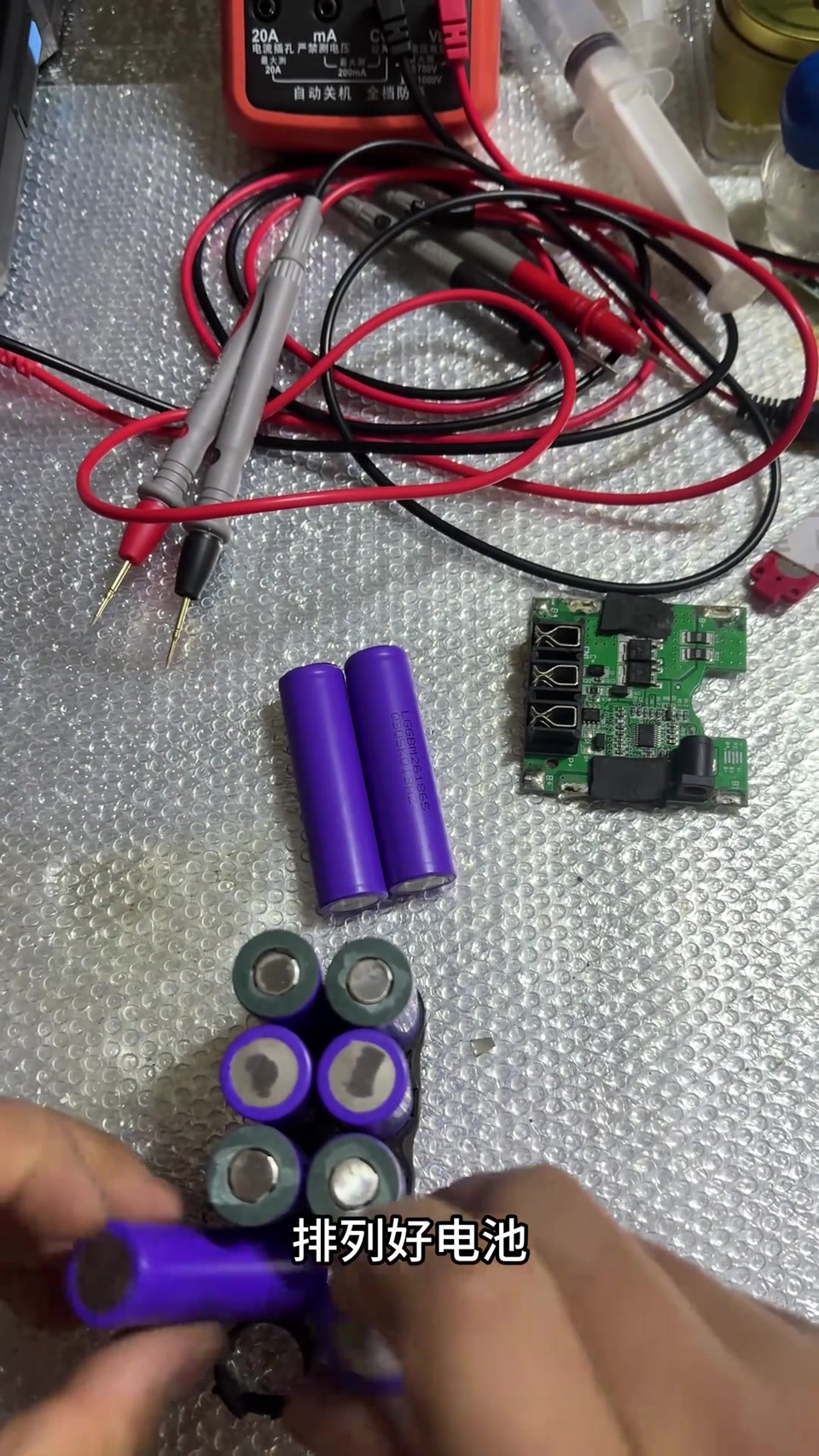

   1. Colocar las celdas (carcasa marcada 21V 6000mAh)

   Batería para la llave de impacto Lujun Yihao; se colocan las celdas (celdas moradas, 5×2).

   00:00 – 00:17
2.

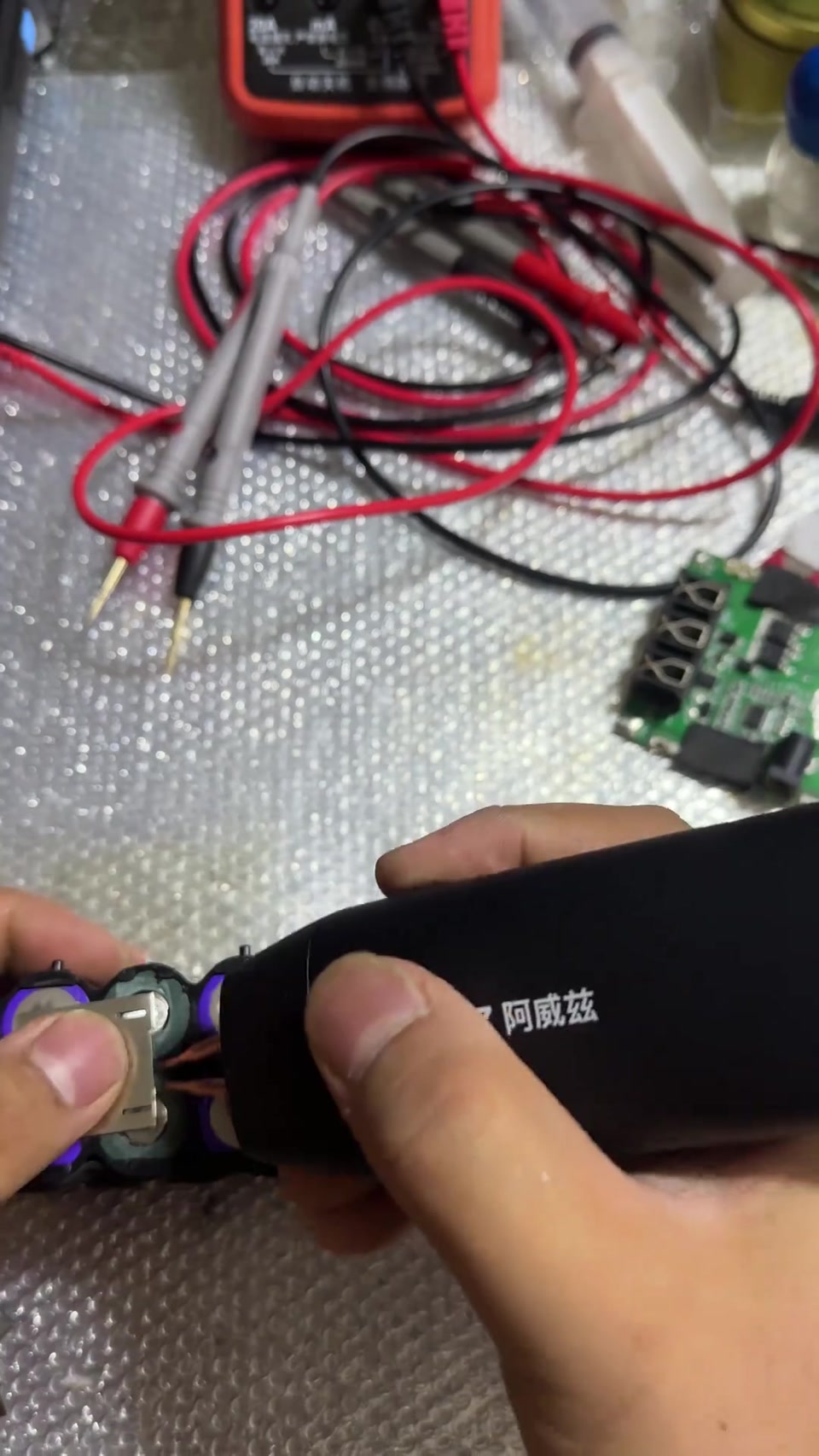

   2. Soldadura por puntos con AWithZ H2

   Soldadura por puntos de las celdas con la soldadora por puntos AWithZ H2, tira de níquel por ambas caras.

   00:17 – 00:42
3.

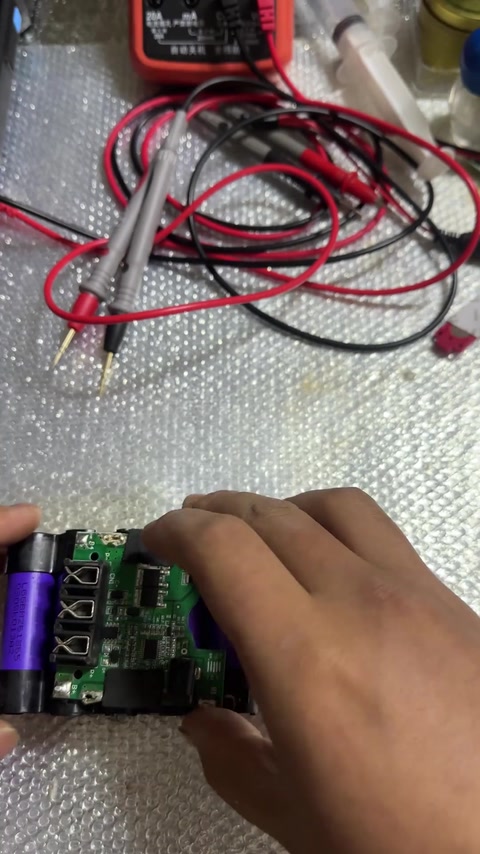

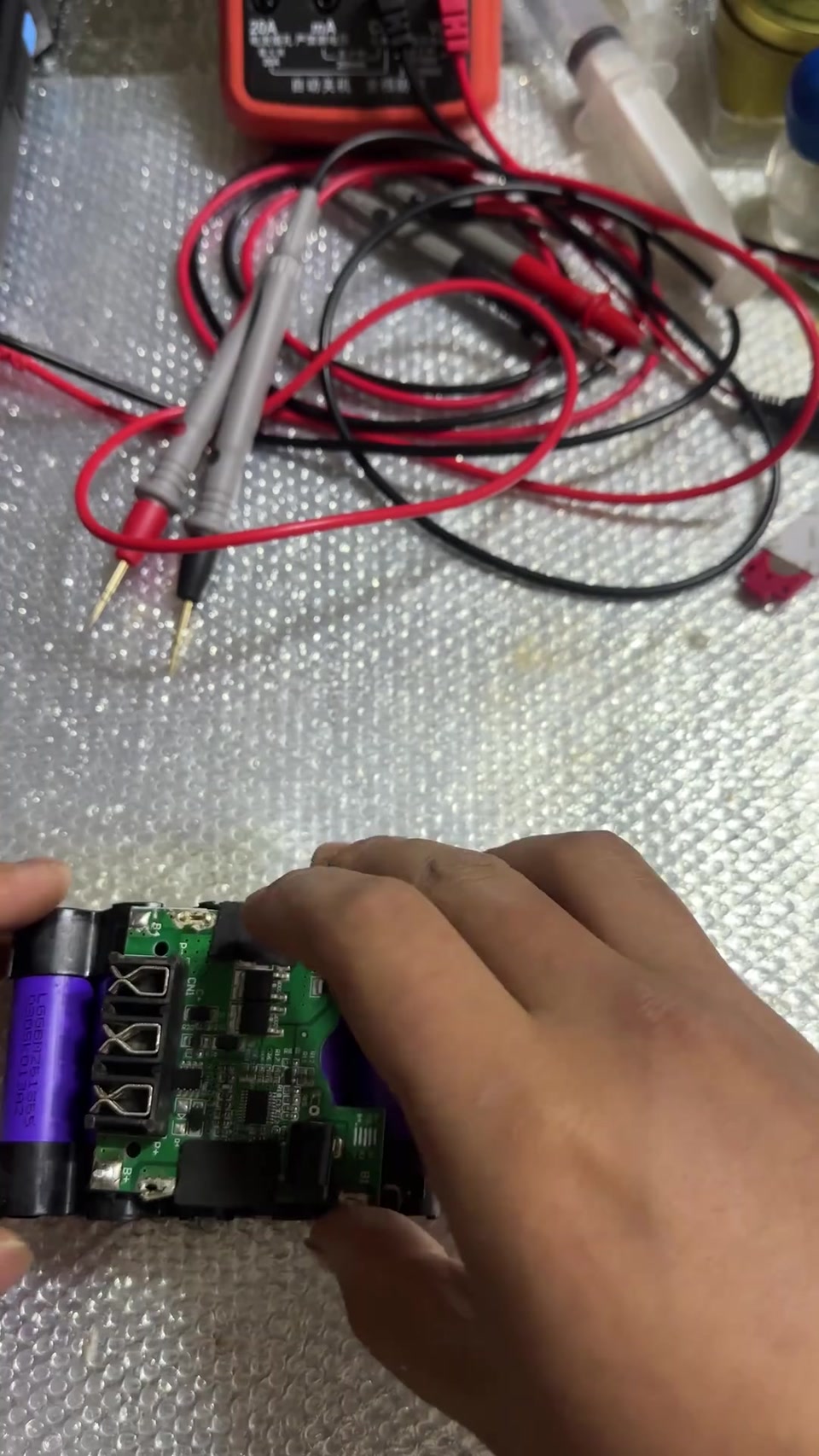

   3. Colocar el BMS según la polaridad

   Mirar los polos positivo y negativo de las celdas para colocar el BMS.

   00:42 – 00:57
4.

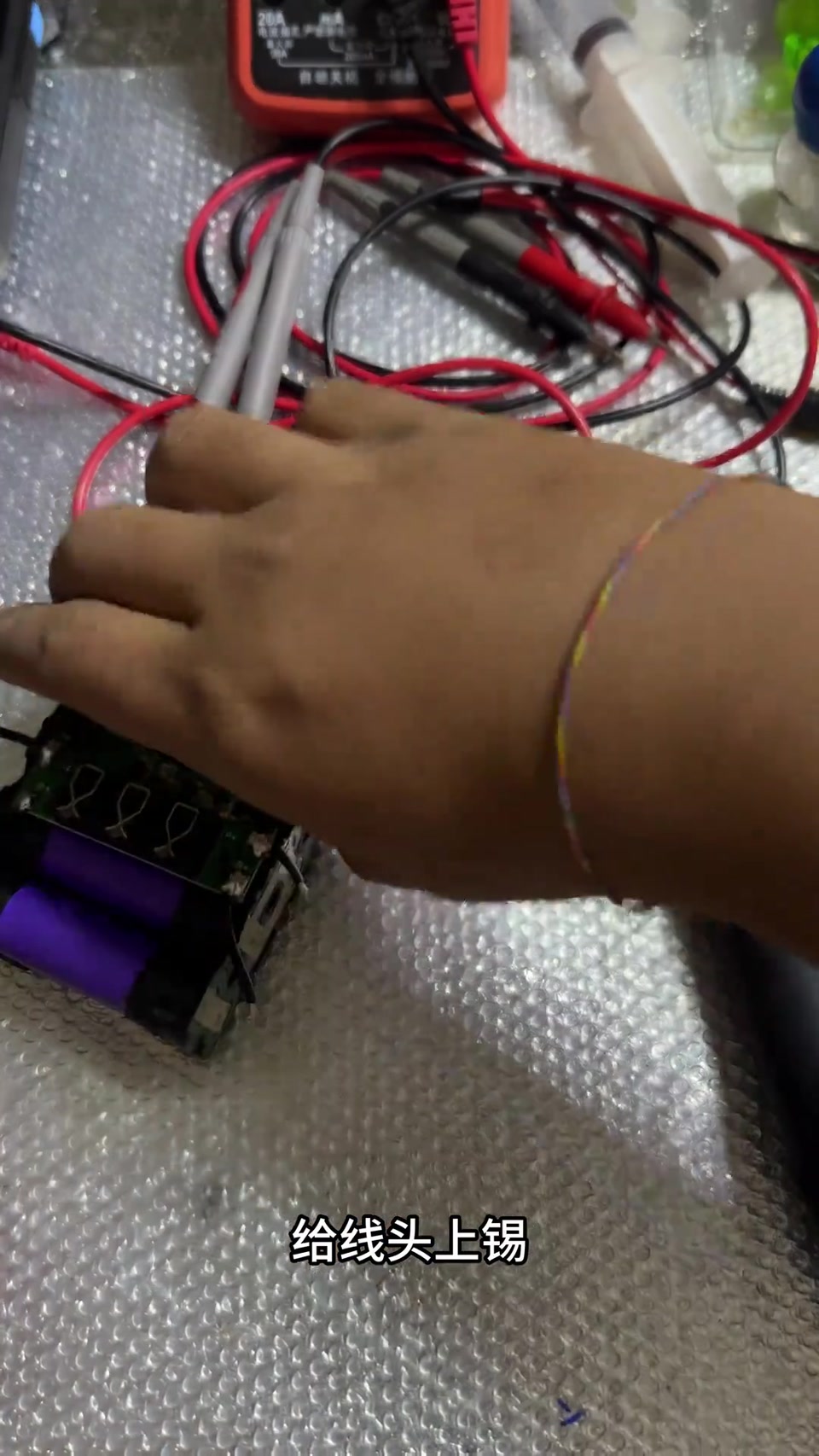

   4. Estañar el BMS y conectar cables; estañar las tiras de níquel y soldar los cables

   Estañar el BMS, conectar los cables, estañar las puntas; estañar las tiras de níquel de las celdas y soldar a cada una su cable correspondiente.

   00:57 – 01:20
5.

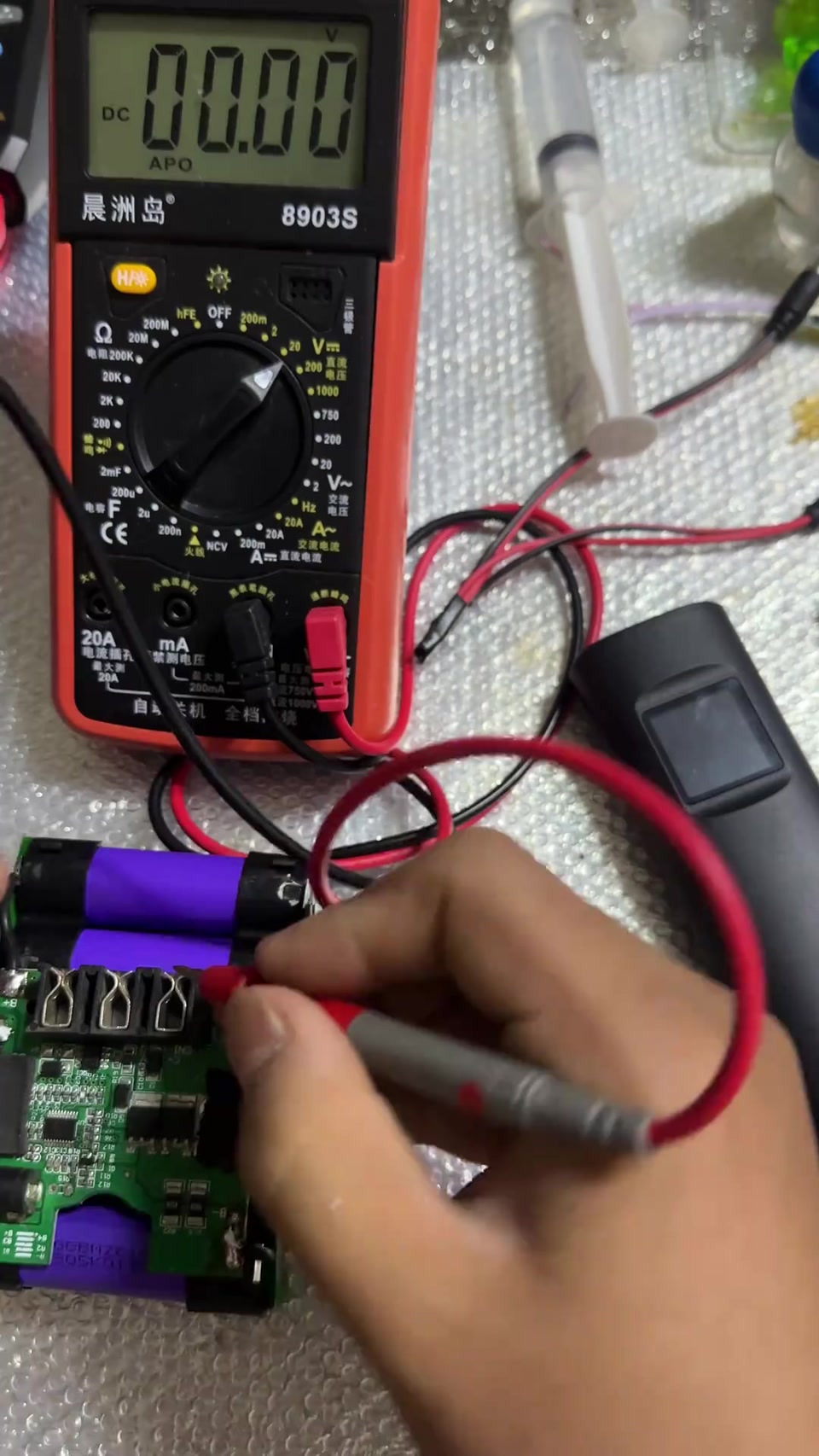

   5. Aislar; medir la salida de 19.86V; cerrar la carcasa con cuatro tornillos

   Aislar (cinta verde); medir la salida del BMS: 19.86V; apretar los cuatro tornillos de la carcasa y listo.

   01:20 – 01:47
