電動インパクトレンチのバッテリーパック製作

陸軍一号(Lujun Yihao)電動インパクトレンチ用のバッテリーパック製作(表示 21V 6000mAh):紫色のセル 10 本を並べ、AWithZ H2 でスポット溶接、プラス・マイナスに合わせて BMS を配置、はんだを乗せて配線、ニッケルストリップにはんだを乗せて対応する線をはんだ付け、絶縁、BMS 出力 19.86V を測定、ネジ 4 本でケースに収める

機電研究所が自分の陸軍一号電動インパクトレンチ用にバッテリーを作ります(ケース表示 21V 6000mAh)。セルを並べ(紫色セル 10 本、5 列 2 段);AWithZ H2 スポット溶接機でセルをスポット溶接;セルのプラス・マイナスを見て BMS を配置;BMS にはんだを乗せ、線をつなぎ、線の先端にもはんだを乗せる;セルのニッケルストリップにはんだを乗せ、それぞれ対応する線をはんだ付け;絶縁処理(緑のテープ);BMS の出力を測定(テスターで −19.86V);ケースのネジ 4 本を締めて完成、レンチに装着。コメントでは溶接機の名前、値段、泉友(Quanyou)のプラグイン式かという質問;「溶接がとても滑らかで溶接点がきれい」。

成果

手順5 ステップ · 画像をクリックで元動画へ

1.

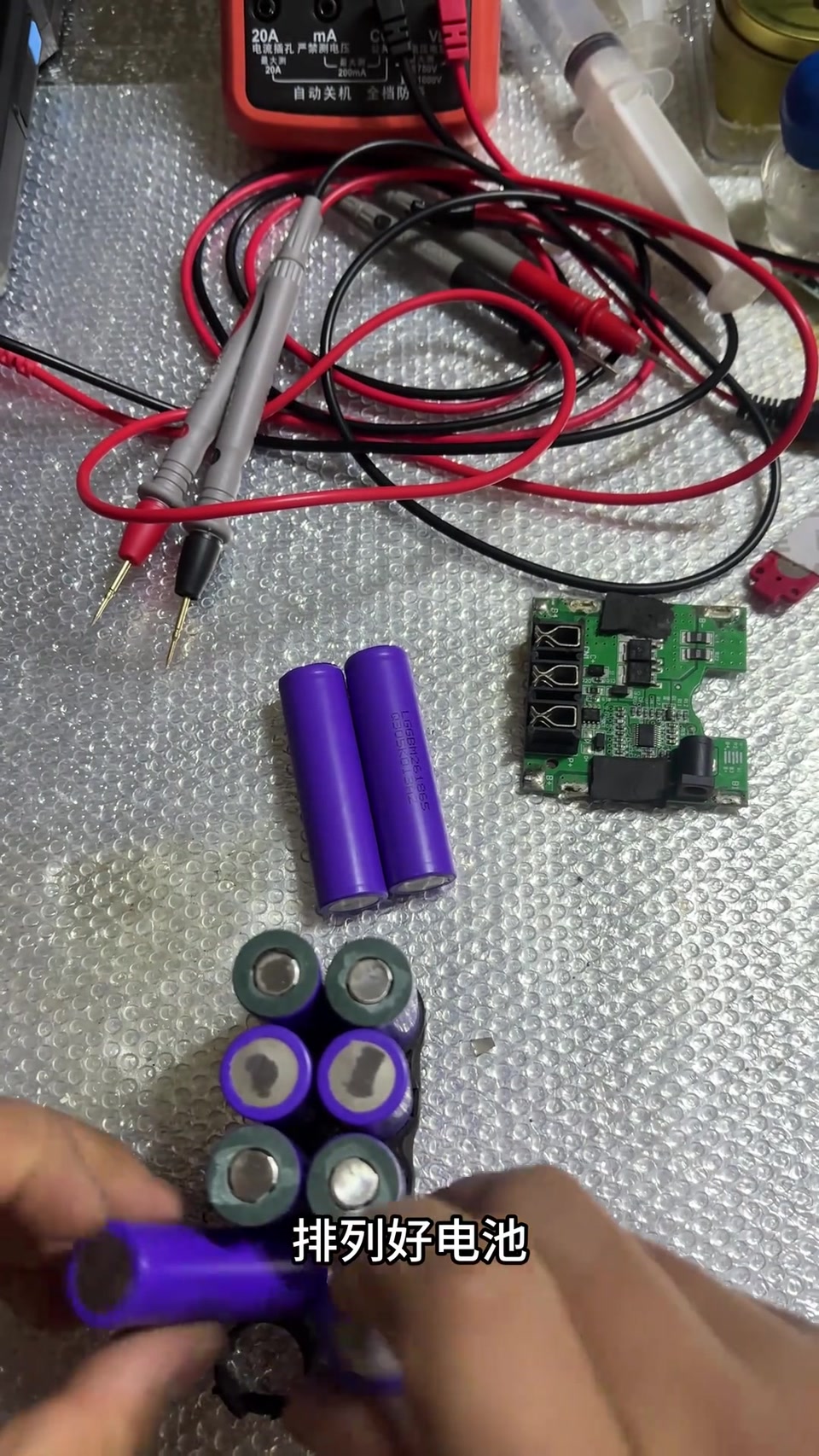

   1. セルを並べる(ケース表示 21V 6000mAh)

   陸軍一号電動インパクトレンチ用のバッテリーを作る;セルを並べる(紫色セル、5×2)。

   00:00 – 00:17
2.

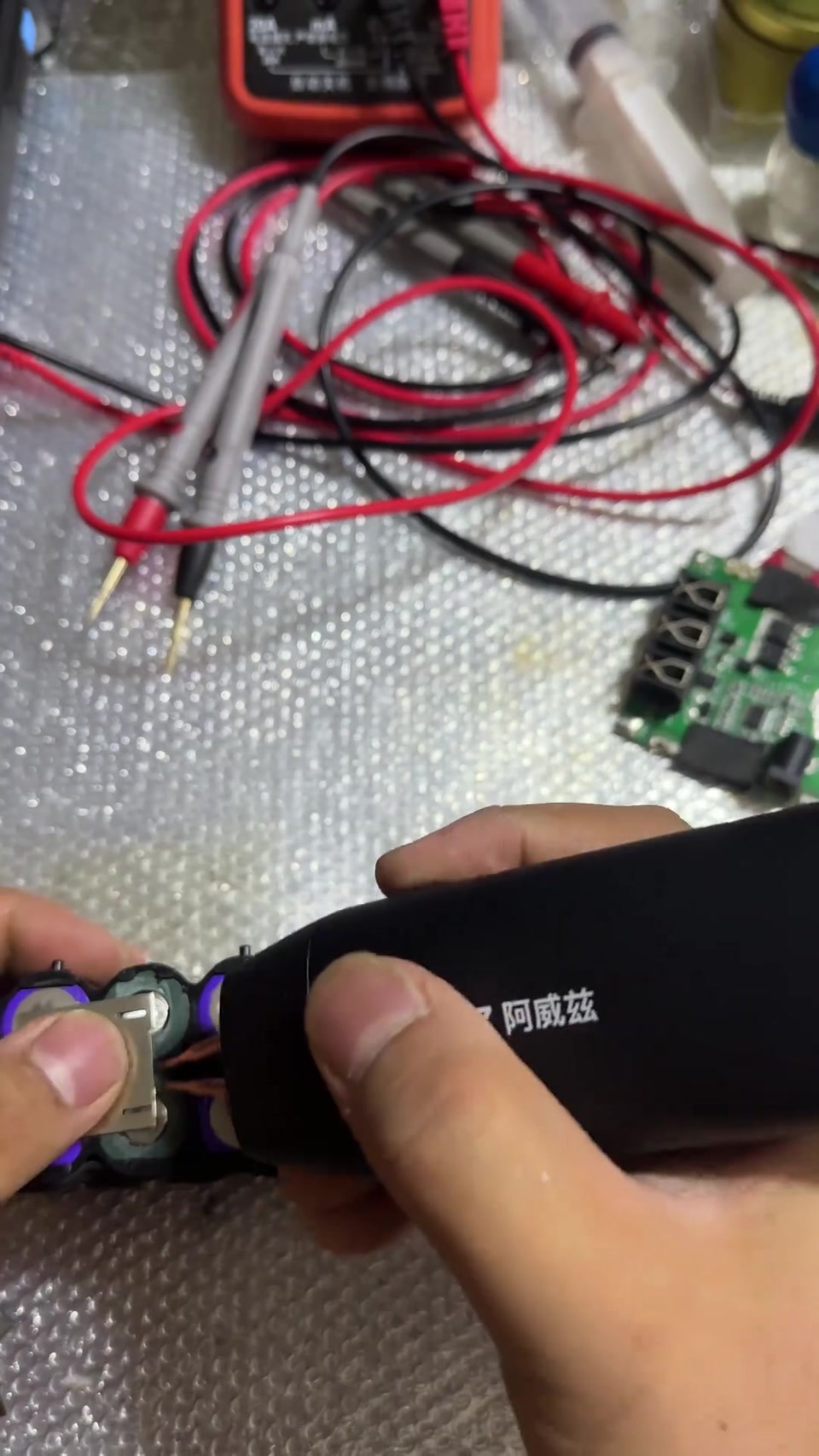

   2. AWithZ H2 でスポット溶接

   AWithZ H2 スポット溶接機でセルをスポット溶接、両面にニッケルストリップ。

   00:17 – 00:42
3.

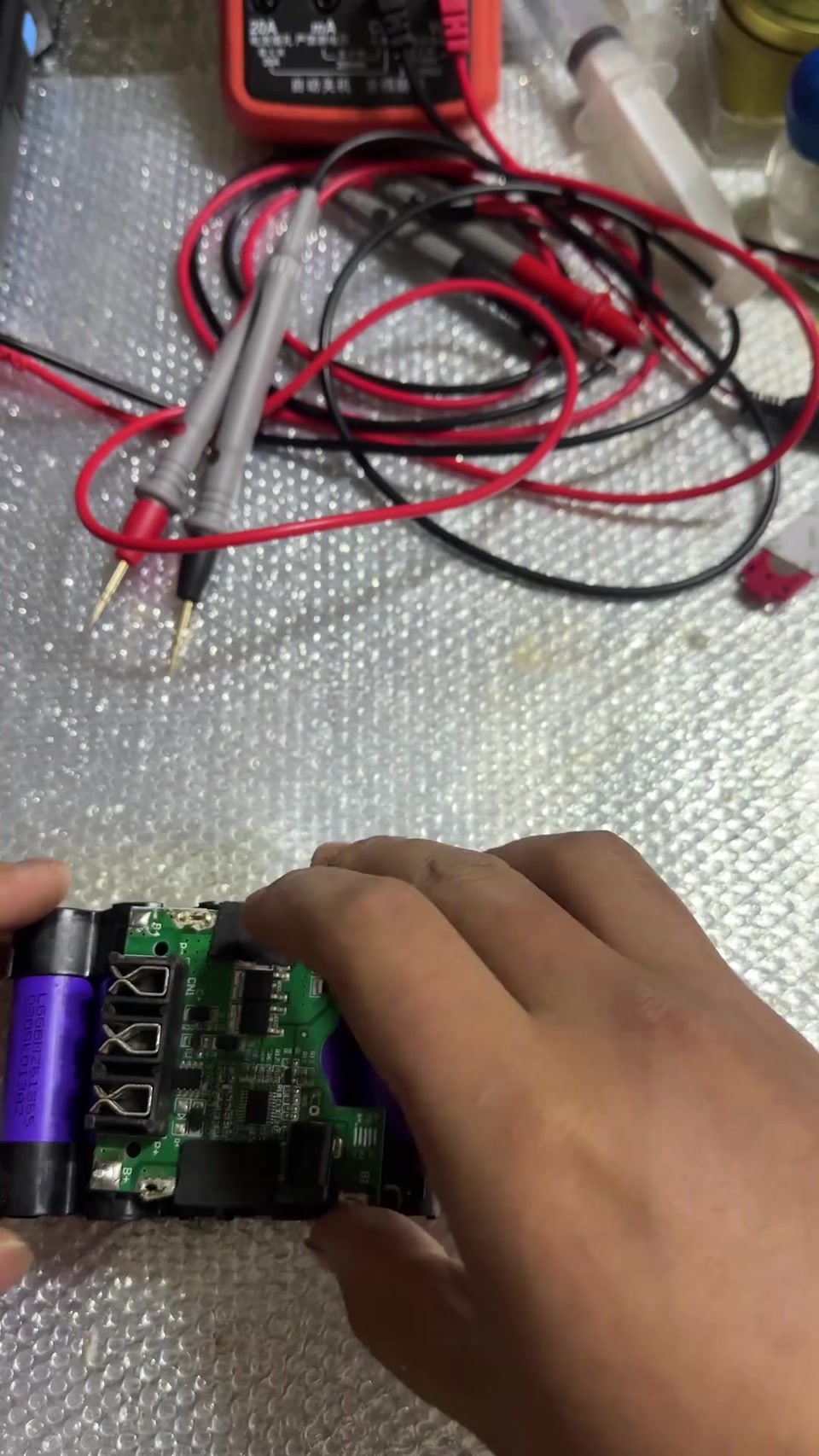

   3. プラス・マイナスに合わせて BMS を配置

   セルのプラス・マイナスを見て BMS を配置する。

   00:42 – 00:57
4.

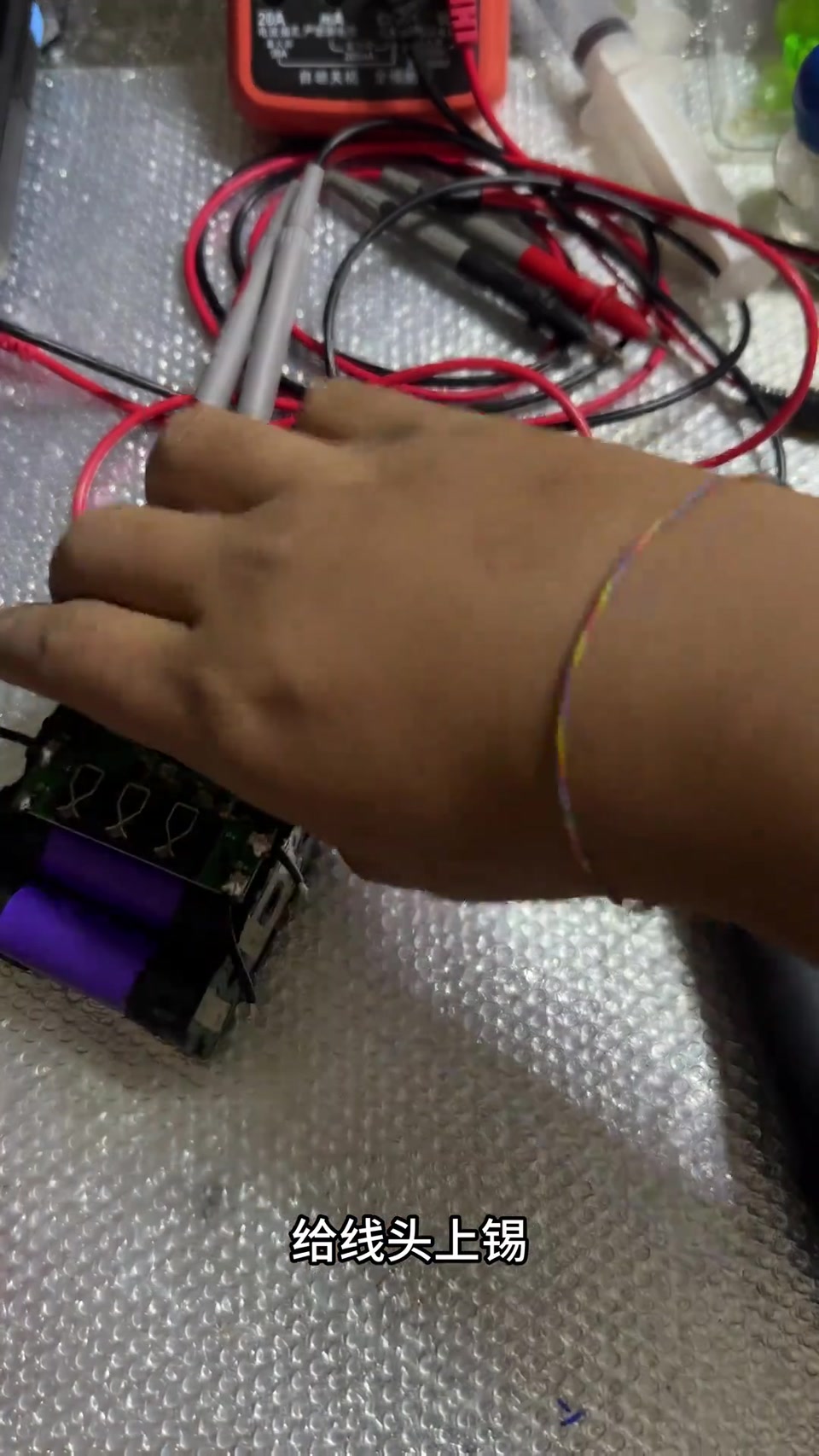

   4. BMS にはんだを乗せて配線;ニッケルストリップにはんだを乗せて線をはんだ付け

   BMS にはんだを乗せ、線をつなぎ、線の先端にはんだを乗せる;セルのニッケルストリップにはんだを乗せ、それぞれ対応する線をはんだ付け。

   00:57 – 01:20
5.

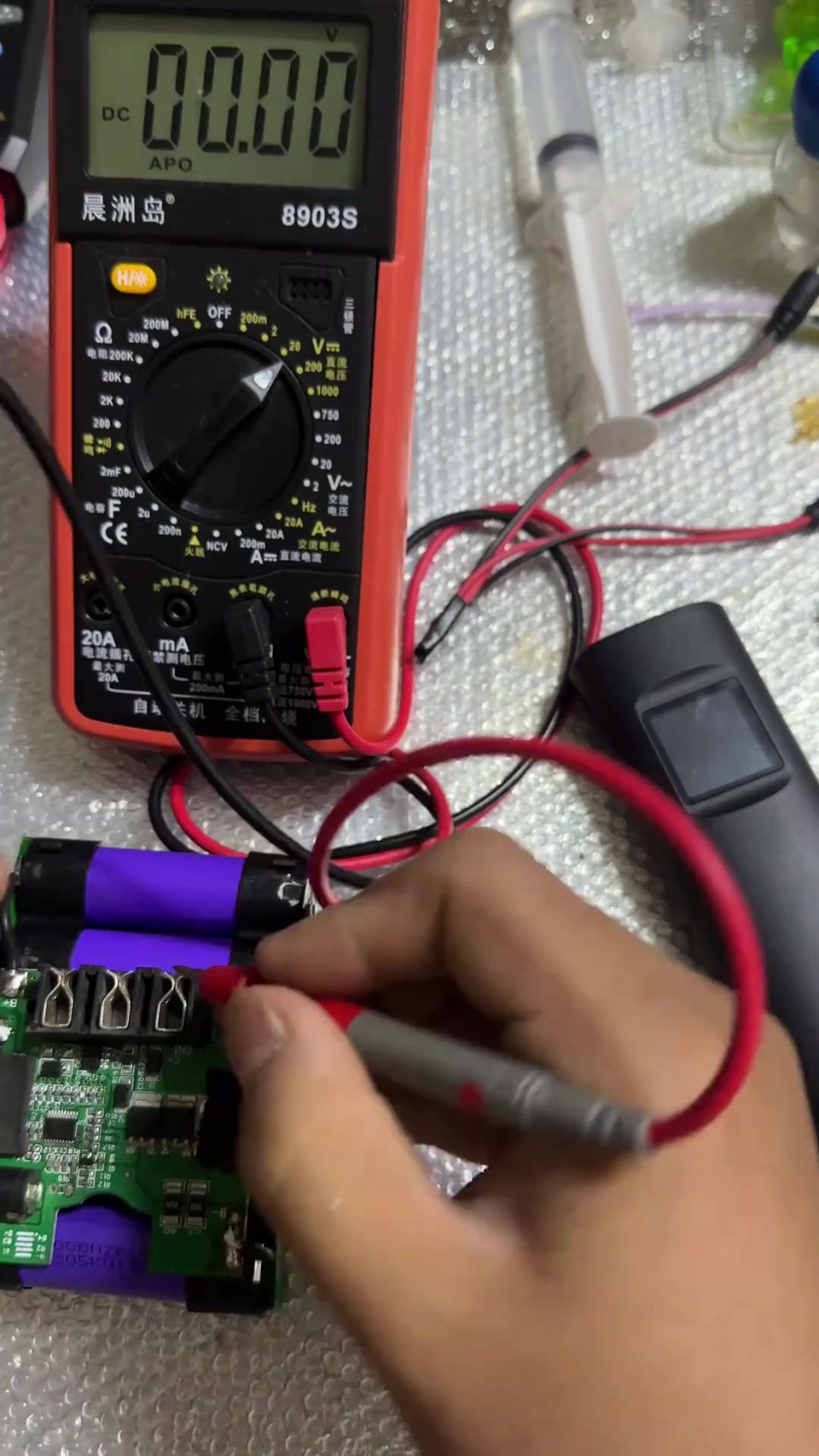

   5. 絶縁;出力 19.86V を測定;ネジ 4 本でケースに

   絶縁処理(緑のテープ);BMS の出力 19.86V を測定;ケースのネジ 4 本を締めて完成。

   01:20 – 01:47

部品表

画面の読み取り値

クリエイターのコツ

• セルのプラス・マイナスを見て BMS を配置、ニッケルストリップは先にはんだを乗せてから線をはんだ付け 00:42
• ケースに収める前に BMS の出力を測定 01:33
