Antes era el novato que no le teme a nada y no pasaba nada; ahora, a la tercera, no paro de «¡salió volando, colega!». La causa principal fue mi descuido: el lápiz de soldadura de esta AWithZ p60f es más largo que el de la uf20b que tenía antes, y me provocó dos cortocircuitos que ennegrecieron el lápiz. Si lo vuelvo a usar, seguro que lo envuelvo con cinta de alta temperatura, necesite disipar calor o no

Lefeng, tercera ronda de «¡salió volando, colega!»: el lápiz de la P60F es más largo que el de la UF20B y no está cerrado del todo (tiene una rendija); al soldar el negativo general tocó el positivo / otra tira de níquel: ¡pum!, dos cortocircuitos, lápiz ennegrecido y cable arrancado. Los bordes de la tira de níquel le cortaron la mano. Los terminales de cobre de 50A para el positivo y negativo generales eran demasiado gruesos: pasó a conexión con tornillo y tubo termorretráctil. El cable rojo del positivo, nunca al revés. Remedio: cinta de alta temperatura + papel de corte + placa ignífuga sobre la rendija del lápiz; positivo y negativo generales sellados con silicona 704, cinta de fibra y luego se suelda el arnés de medición del BMS. Comentarios: enfundar el lápiz con malla de nailon trenzada / película de poliimida; al mismo lápiz le reventó un cable de soldadura de 50 mm²

Cortocircuito directo, «¡salió volando, colega!»; saca un bastoncillo de la mochila para limpiarse la mano: se acaba de volver a cortar con la tira de níquel; el lápiz de soldadura tocó la tira y explotó dos veces; la esquina de la tira se le clavó y «salió zumo de tomate»; esta construcción de verdad destroza las manos. El terminal de cobre de 50A conectado y con un poco de estaño; quería soldarlo por puntos a la pletina de cobre, pero el terminal era demasiado grueso, así que volvió al método de siempre: con tornillo, tubo termorretráctil encima, a la pletina de cobre, y luego soldado por puntos al positivo y negativo generales. Al soldar los cables, el positivo tiene que ir al positivo rojo; si se conecta al revés, otra vez sale todo volando. Hace un momento casi vuelve a explotar: al soldar el negativo general, este lápiz no está completamente cubierto, tiene una rendija, la rendija tocó el positivo, ¡pum!, el cable se arrancó de golpe, qué susto; siente que el cable está mal diseñado, no es seguro: no está cerrado del todo; cerrarlo afecta a la disipación, sí, pero siempre acaba tocando otras cosas y, si pilla otra tira de níquel, explota. La misma receta de siempre: cinta de alta temperatura, luego papel de corte y encima una capa de placa ignífuga; esta esquina es justo el punto ennegrecido; el cortocircuito saltó en el lápiz. Esta vez el positivo y el negativo generales se sellan primero con silicona 704 y después, con unas vueltas de cinta de fibra, ya se puede soldar el arnés de medición del BMS. 116 comentarios: enfundar el lápiz con malla de nailon trenzada (apuntado); mi lápiz es idéntico y me reventó el cable de soldadura de 50 mm², quedaron unos pocos hilos (¿tan fuerte?); envolverlo con película de poliimida; ¿sin BMS? ¿al LiFePO4 no se le pone?; soldar el positivo y negativo generales directo con estaño en la pletina de cobre (a mí me gusta atornillar); la seguridad primero (qué susto); reparte en Changsha.

Resultado

Pasos5 pasos · toca un fotograma para saltar

1.

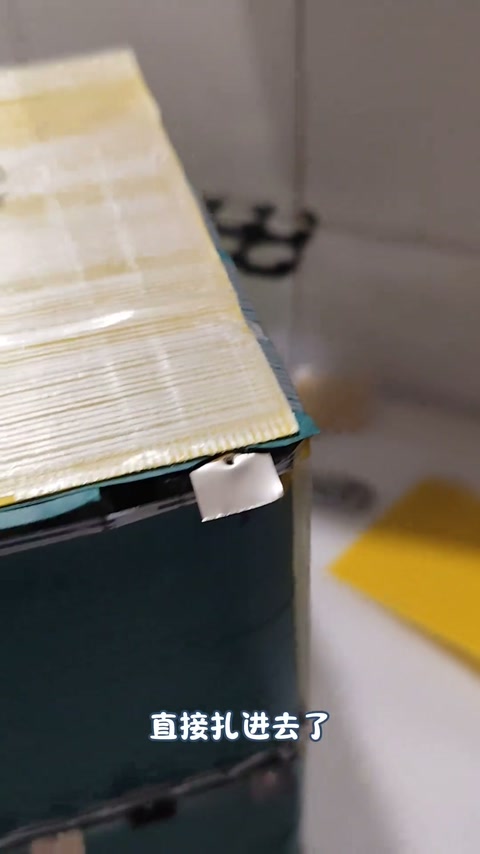

   1. Dos cortocircuitos, «¡salió volando!»; la tira de níquel corta la mano, «zumo de tomate»

   Cortocircuito directo, salió volando, colega; bastoncillo para la mano; otra vez cortado con la tira de níquel; el lápiz tocó la tira y explotó dos veces; la esquina de la tira se clavó y salió zumo de tomate; esta construcción destroza las manos.

   00:01 – 00:27
2.

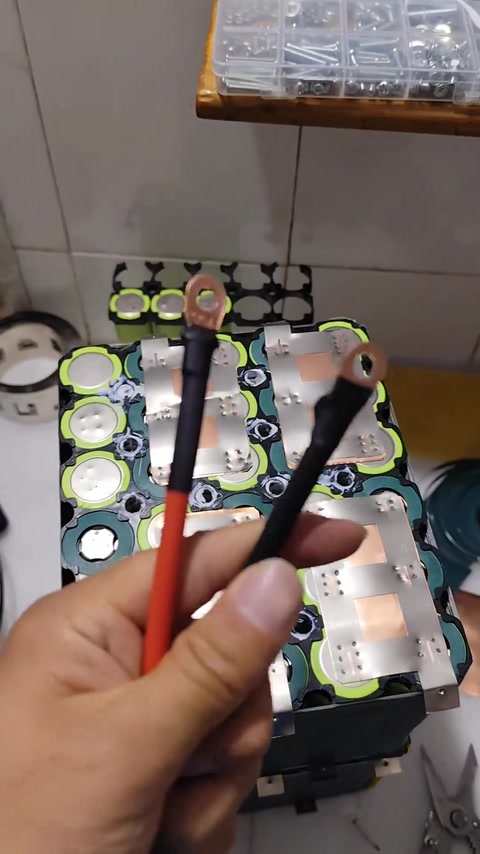

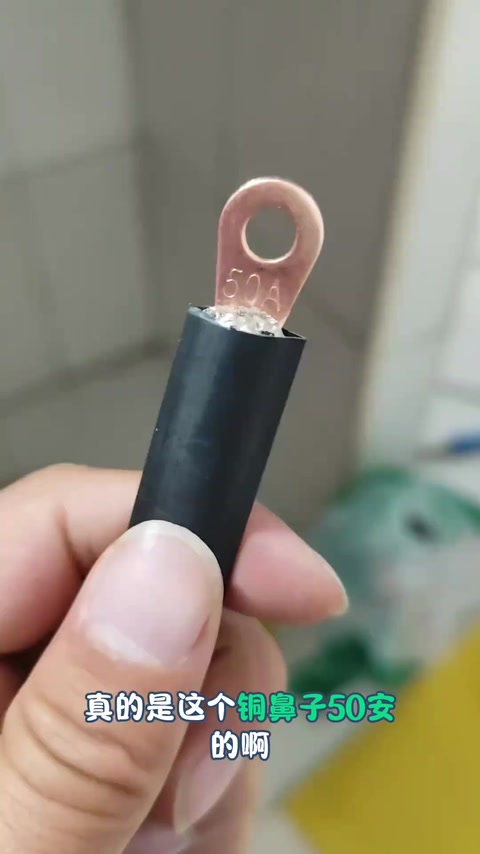

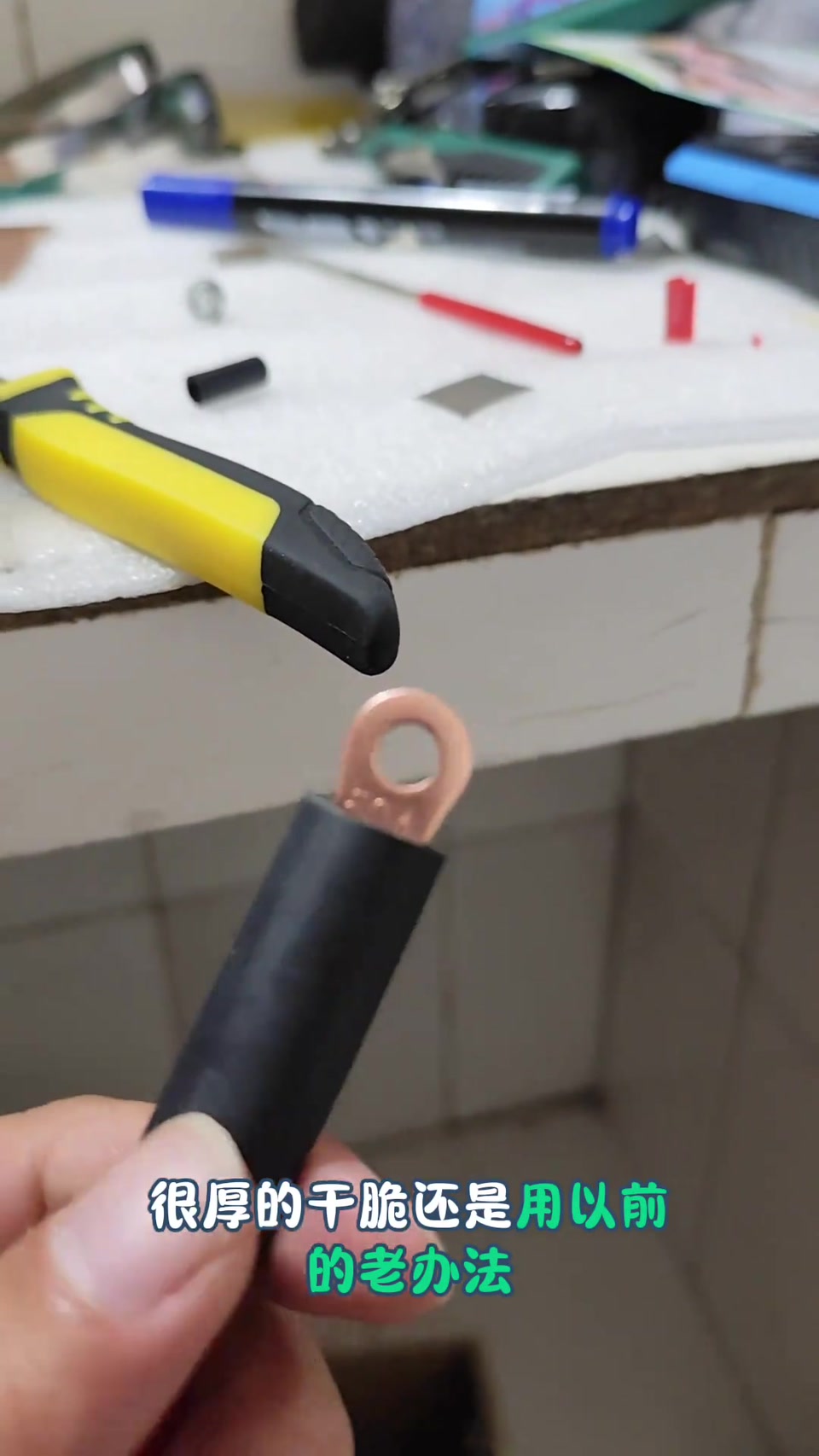

   2. El terminal de 50A es demasiado grueso para soldar por puntos: tornillo con tubo termorretráctil a la pletina de cobre y luego soldadura por puntos al positivo y negativo generales

   Terminal de cobre de 50A conectado con un poco de estaño; quería soldarlo por puntos a la pletina de cobre, pero es demasiado grueso; método de siempre, con tornillo; tubo termorretráctil encima, a la pletina de cobre, y luego soldadura por puntos al positivo y negativo generales.

   00:27 – 00:52
3.

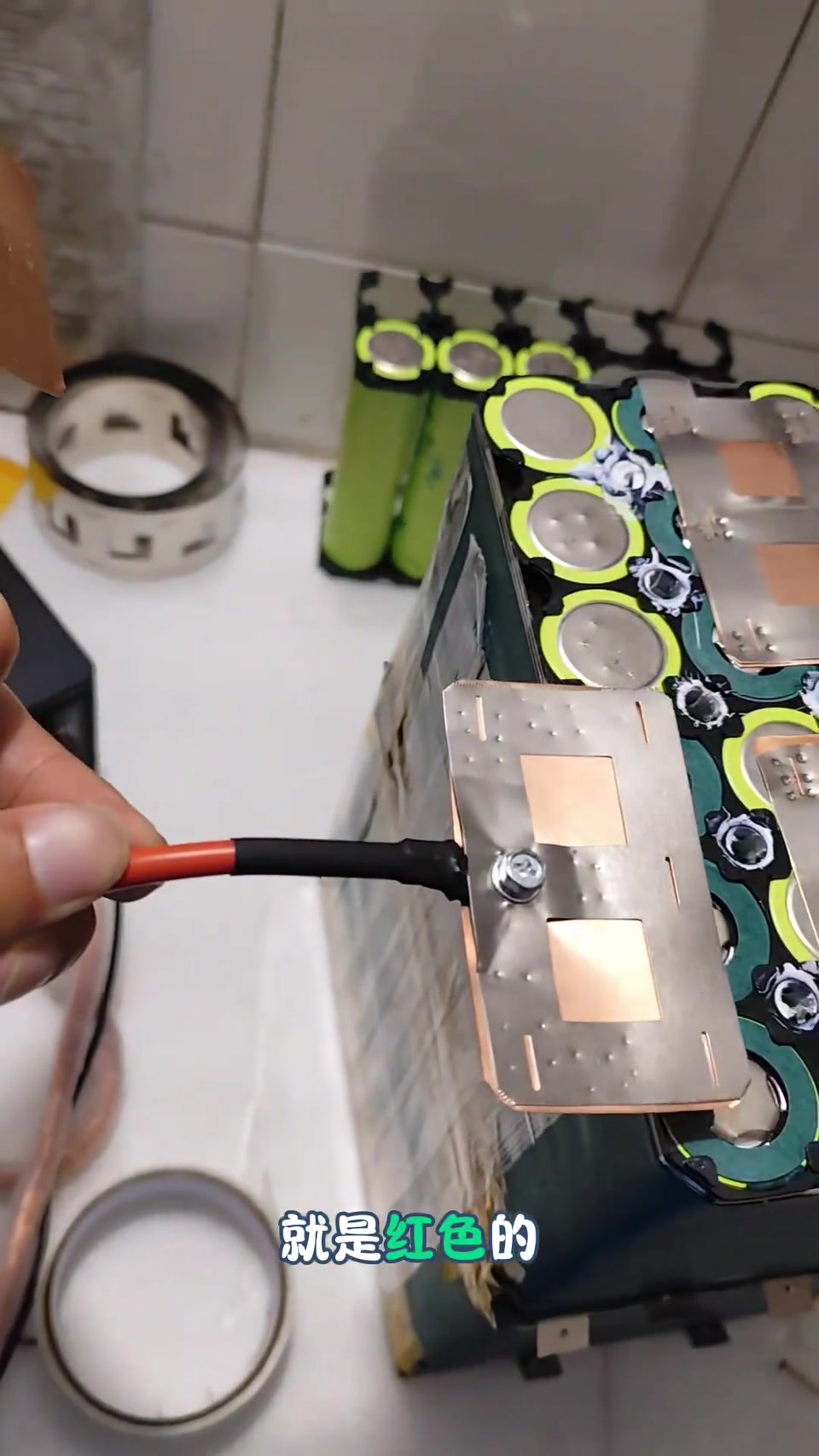

   3. El cable rojo del positivo, nunca al revés

   Al soldar estos dos cables, el positivo va al positivo (rojo); si se saca mal conectado, otra vez sale todo volando.

   00:52 – 01:06
4.

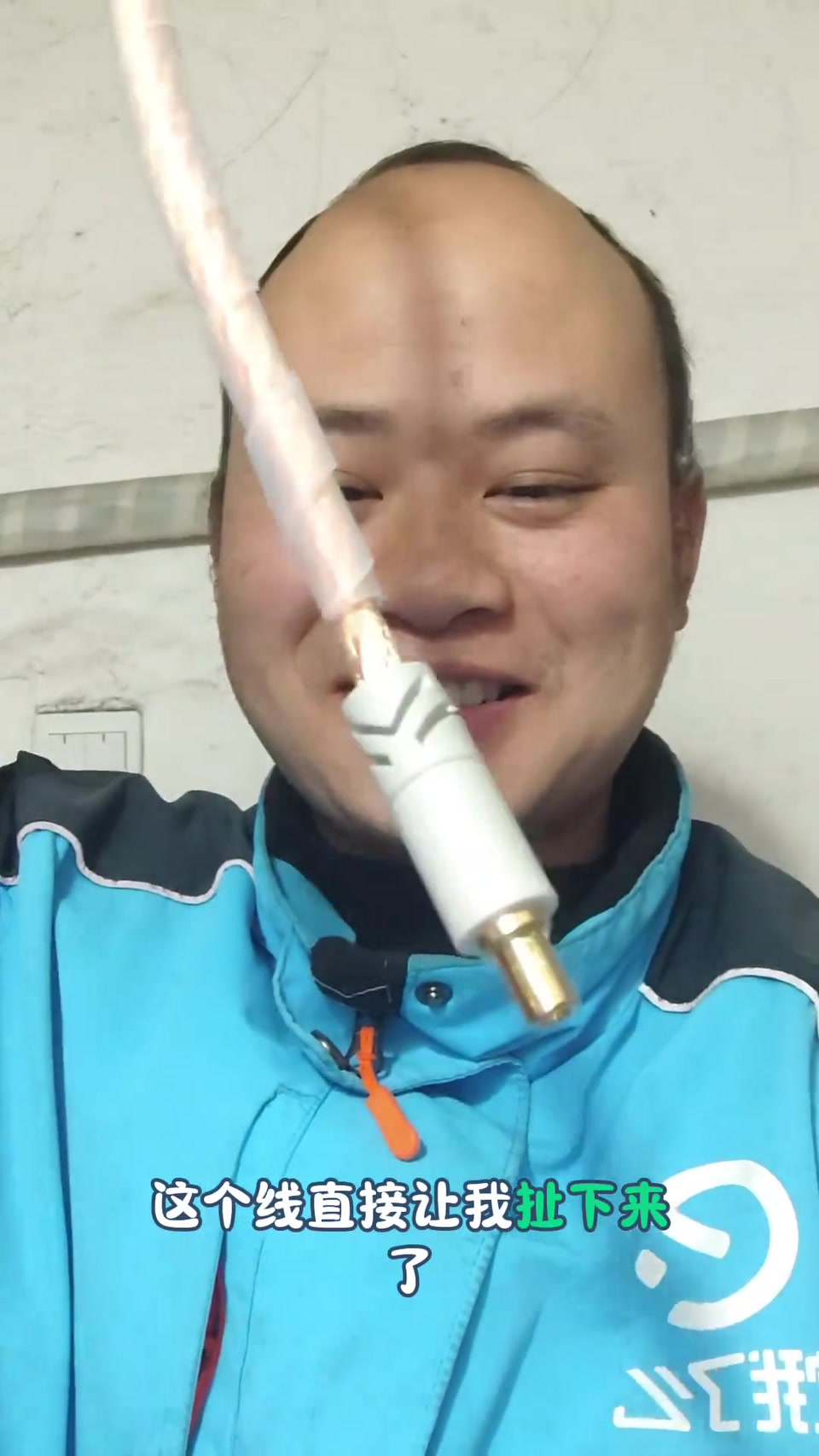

   4. Tercera vez: la rendija del lápiz de la P60F toca el positivo, ¡pum!, cable arrancado; diseño poco seguro

   Al soldar el negativo general, el lápiz no está cubierto del todo y tiene una rendija; la rendija tocó el positivo, ¡pum!, el cable se arrancó de golpe, qué susto; el diseño del cable no es seguro, no está cerrado del todo (cerrarlo afecta a la disipación); siempre toca otras cosas y, si pilla otra tira de níquel, explota.

   01:06 – 01:45
5.

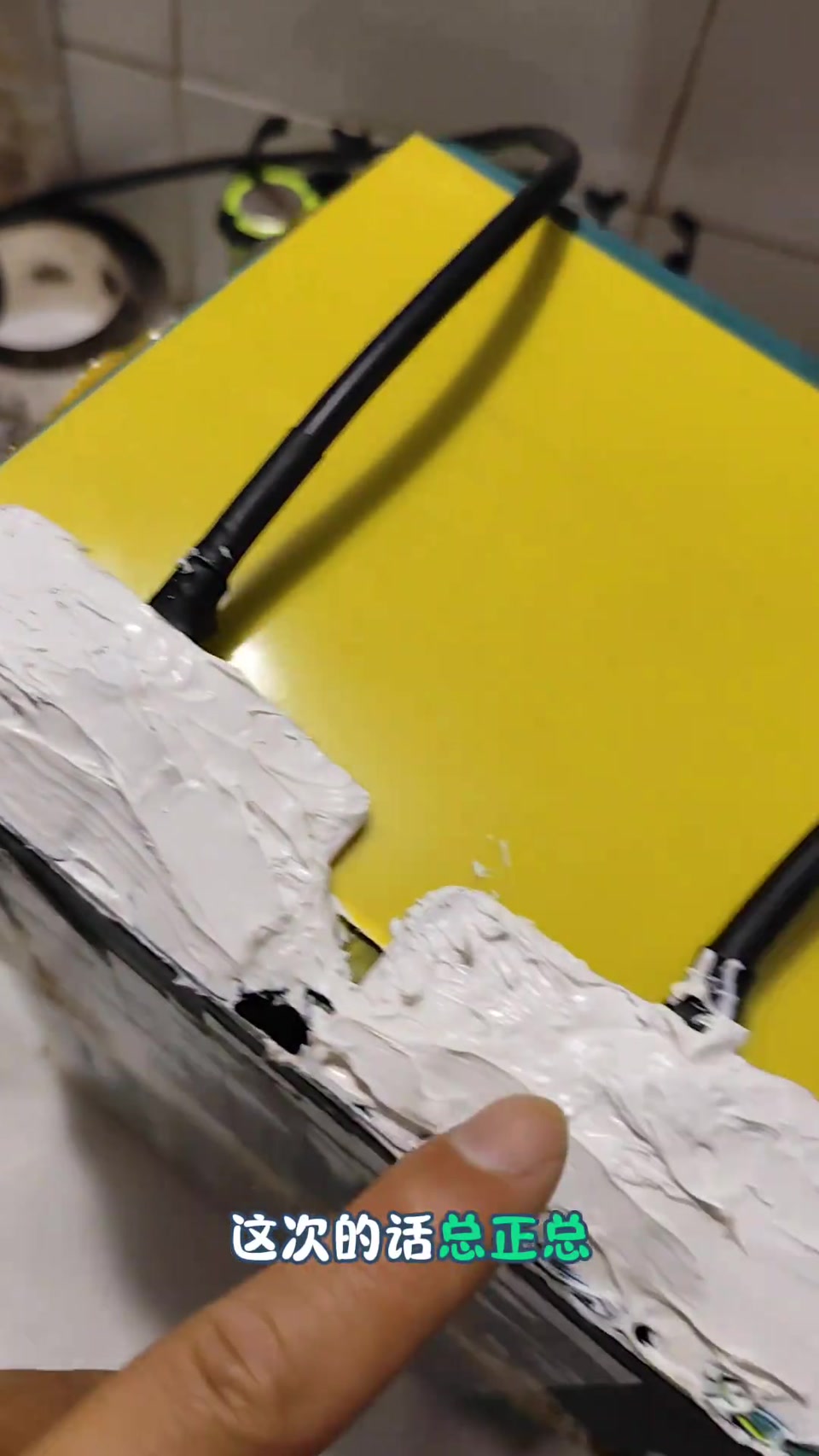

   5. Refuerzo: cinta de alta temperatura + papel de corte + placa ignífuga; silicona 704 en positivo y negativo generales; cinta de fibra y después el arnés

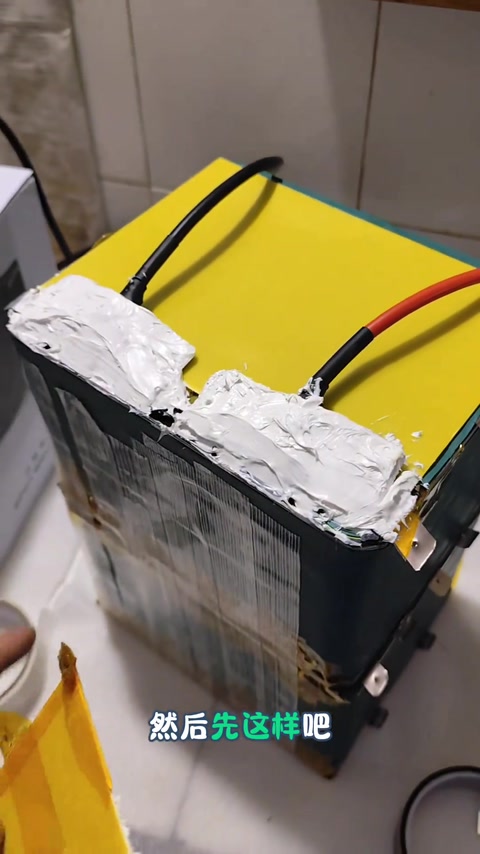

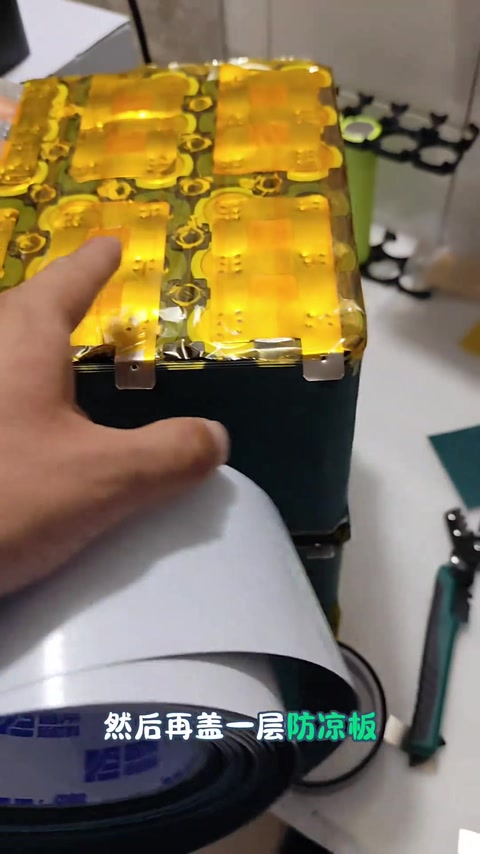

   La misma receta: cinta de alta temperatura, luego papel de corte y encima una capa de placa ignífuga; esta esquina es el punto ennegrecido, el cortocircuito saltó en el lápiz; positivo y negativo generales sellados primero con silicona 704; después, unas vueltas de cinta de fibra y ya se puede soldar el arnés de medición del BMS.

   01:45 – 02:24

Lista de materiales

Consejos del creador

• El lápiz no está cerrado del todo y tiene una rendija; en packs grandes la rendija toca el positivo y hace cortocircuito: enfunde el lápiz con malla trenzada / película de poliimida / cinta de alta temperatura (comentarios + creador) 01:06
• Si el terminal de cobre es demasiado grueso para soldar por puntos, conecte con tornillo y tubo termorretráctil y luego a la pletina de cobre 00:27
• Selle primero el positivo y negativo generales con silicona 704 y envuélvalos con cinta de fibra; después suelde el arnés de medición 01:59
• El cable rojo del positivo no se puede conectar al revés 00:52

Errores comunes

• Tercer pack y aun así dos cortocircuitos: lápiz ennegrecido y cable arrancado 00:01
• Los bordes de la tira de níquel le cortaron la mano y sangró 00:01
• Comentarios: al mismo lápiz le reventó un cable de soldadura de 50 mm²

Seguridad con litio

• Si la rendija del lápiz toca el positivo, hay cortocircuito inmediato y revienta el cable: muy peligroso; aísle el lápiz, quite las rebabas de los bordes de la tira de níquel y use guantes 01:06
• Comentarios: ¿un pack grande de LiFePO4 sin BMS?
