【全公开】手搓“TNT”C4外形充电宝！千万别带出去

用坏充电宝的充放电板 + 18650 + 牛皮纸筒,做一个「TNT」C4 造型充电宝,顺带开箱阿威兹便携点焊机(参数调中约 4.3)

博主(潮玩号)想做一个带计时器造型的 C4 炸药包充电宝。材料:坏充电宝(取充放电功能板)、18650 电池、几块电路板做装饰、胶枪、电线、牛皮纸。同时开箱阿威兹便携点焊机:体积和 1 万毫安充电宝差不多、自带充电宝功能,附点焊笔(铜头很粗)、镍条、说明书、充电线、砂纸;设置里切中文、开焊接声音、触发模式自动 0.5s/1.0s;功率八点几火星太大会击穿电池,太小焊不牢,调到中间约 4.3 合适。牛皮纸喷少量水软化后卷成电池筒,多组电池并联(红正,切记并联不是串联),塞进纸筒热熔胶固定,贴上充放电面板和装饰板,用点焊代替电烙铁焊线(不用预热、点哪焊哪、有震动反馈),通电显示 34% 电量;装弹簧线和黑胶带做旧。提醒:别带去人群密集处和公共交通。

做了什么 · 结果

制作步骤8 步 · 点图跳到原片

1.
   1. 构想与材料

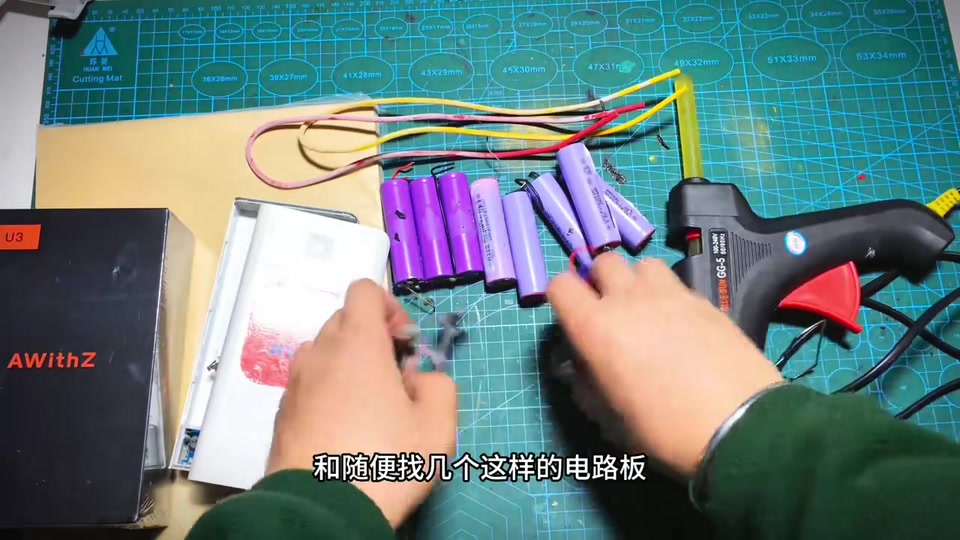

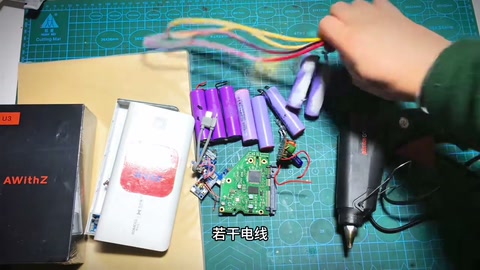

   带计时功能的充电宝造型;材料:坏充电宝(取充放电板)、18650、几块电路板做装饰、胶枪、若干电线、一包牛皮纸。

   00:00 – 00:40
2.
   2. 开箱阿威兹便携点焊机

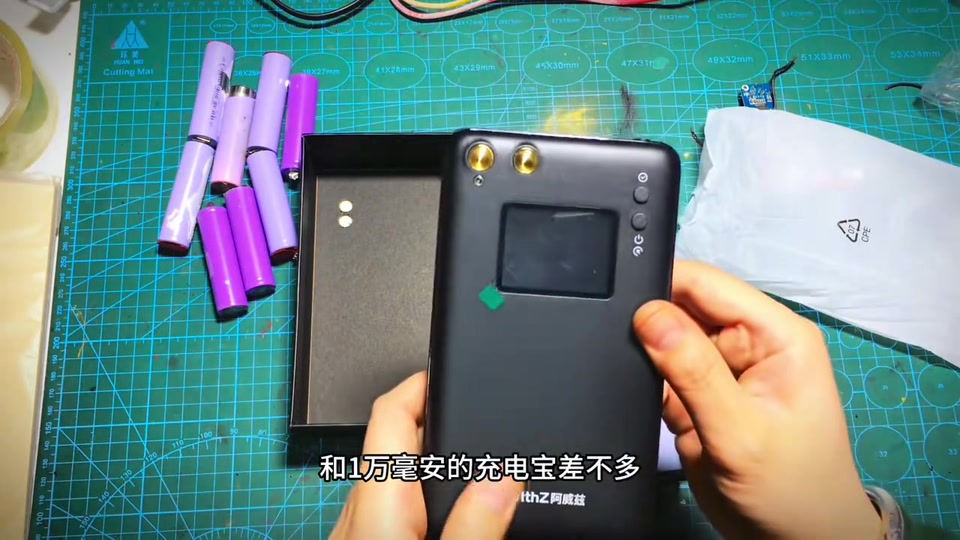

   以前用焊锡东戳西戳,现在用点焊机;便携式省空间、带出去方便、做模型动力电池也用;大小同 1 万毫安充电宝,本身带充电宝功能;点焊笔、镍条、说明书、充电线、砂纸。

   00:40 – 01:34
3.
   3. 接笔测试

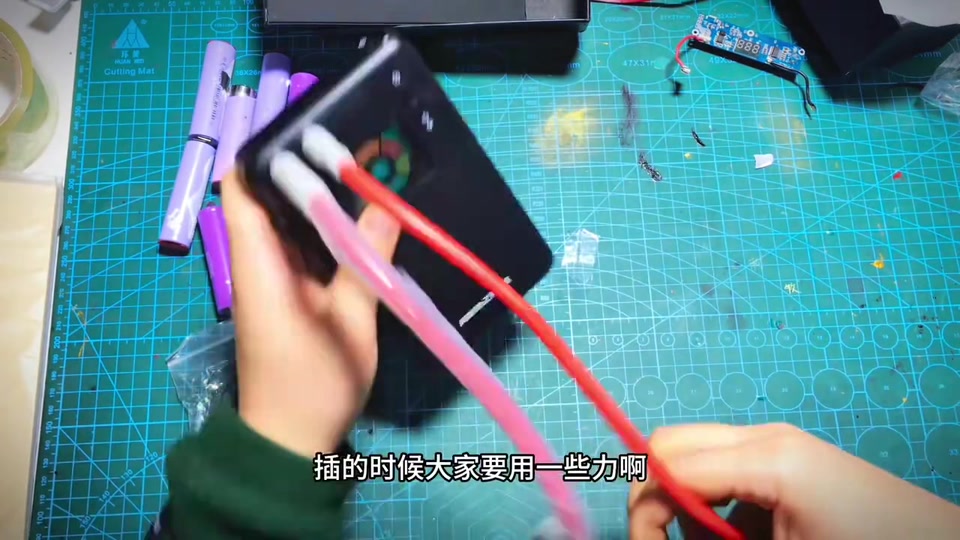

   操作简单功能多;点焊笔铜头很粗,插的时候要用力;接好线简单测试。

   01:34 – 01:48
4.
   4. 牛皮纸喷水卷电池筒

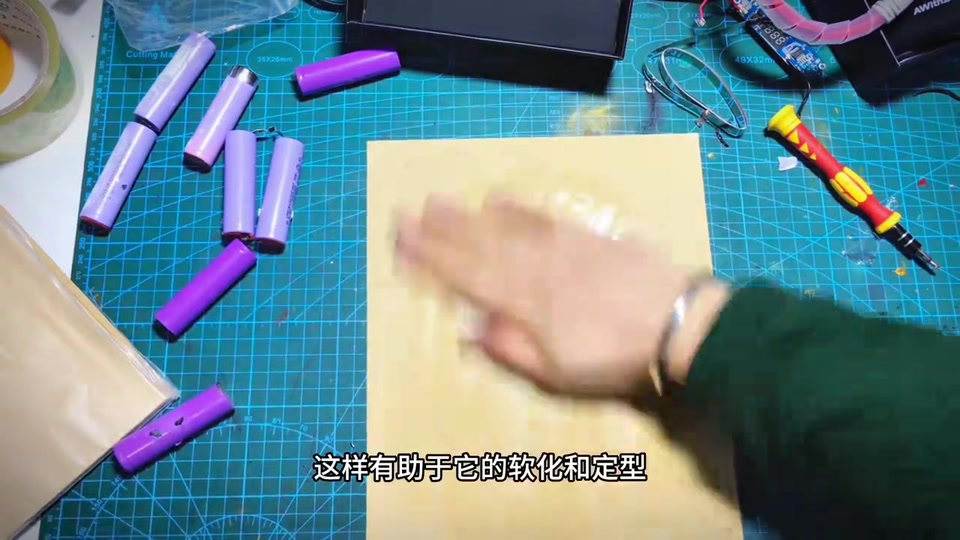

   小秘诀:卷厚纸时喷一点水助软化定型,更贴合,不要喷多;抹平放入电池卷起,其余几组同样处理。

   01:48 – 02:10
5.
   5. 调参数:约 4.3,中文菜单,自动触发

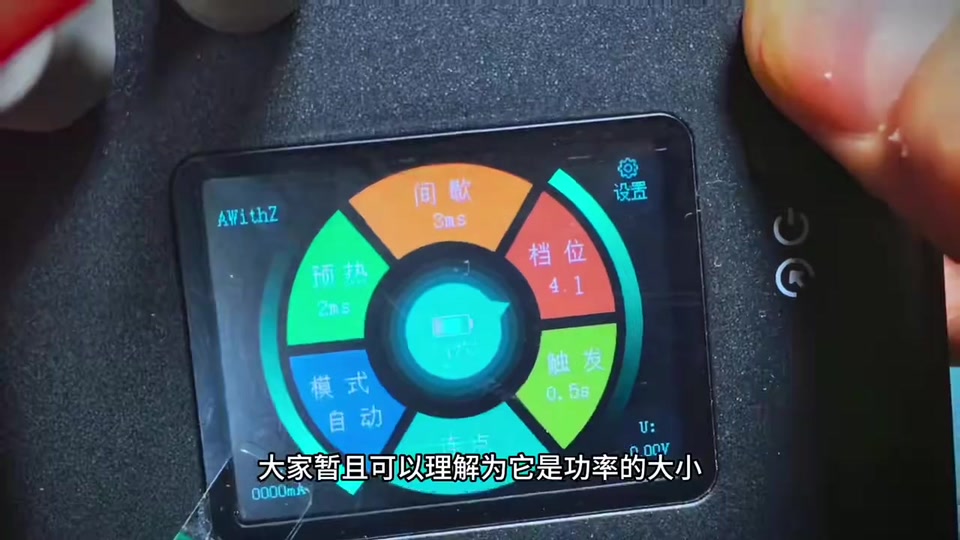

   功率大了击穿电池、小了焊不牢;火星大说明过大;切中文、开焊接声音;触发模式自动 0.5s/1.0s;八点几太大,调到中间约 4.3,再测有粘连度即可。

   02:10 – 02:42
6.
   6. 并联焊接,纸筒热熔胶固定,贴面板

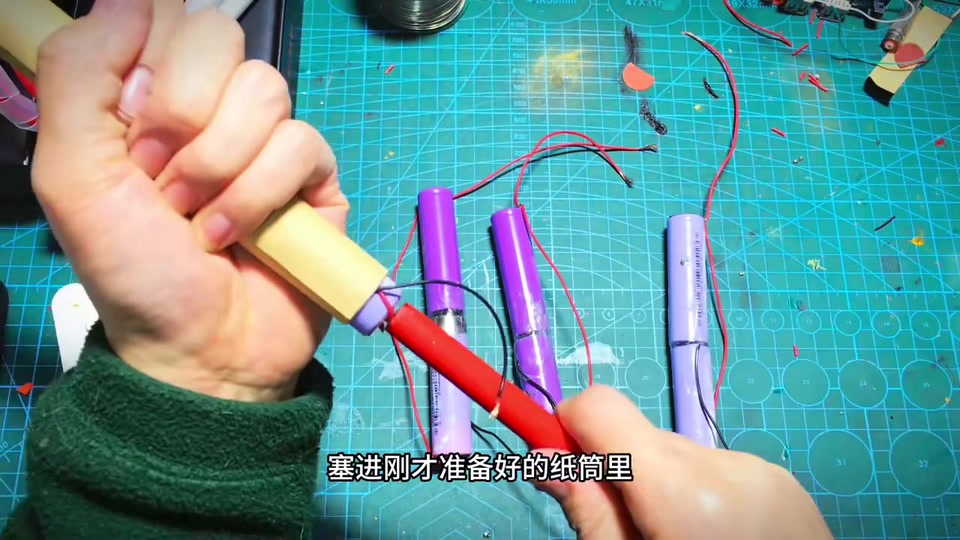

   剥线;所有电池按线组方式焊起来,红色正极,切记并联不是串联;塞进纸筒,热熔胶固定,充放电面板粘上多涂胶压紧。

   02:42 – 03:09
7.
   7. 点焊代替电烙铁接线,通电 34%

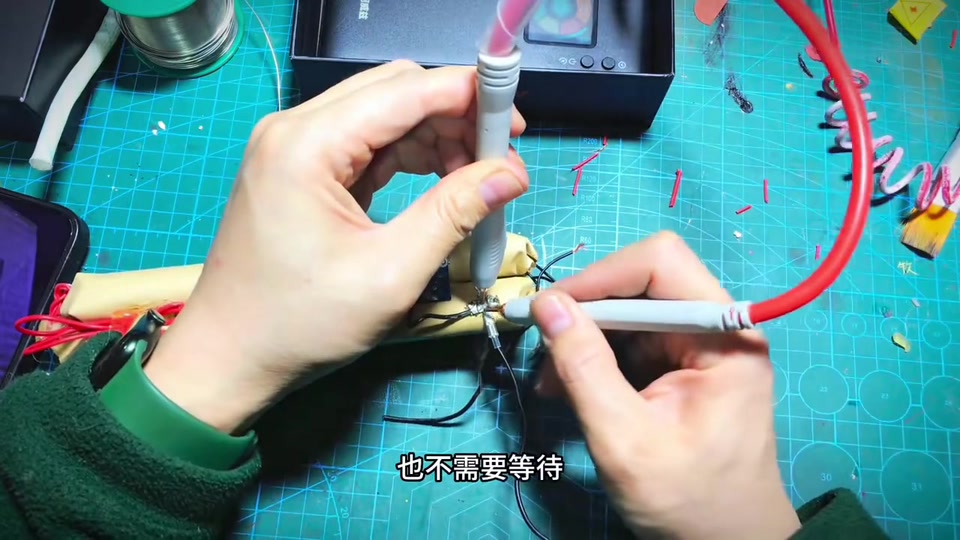

   纸筒捏扁捋线,用点焊方式焊线:快、不用预热、点哪焊哪、手上有震动反馈;电路通电,检测显示 34%。

   03:09 – 03:40
8.
   8. 软装做旧与安全提醒

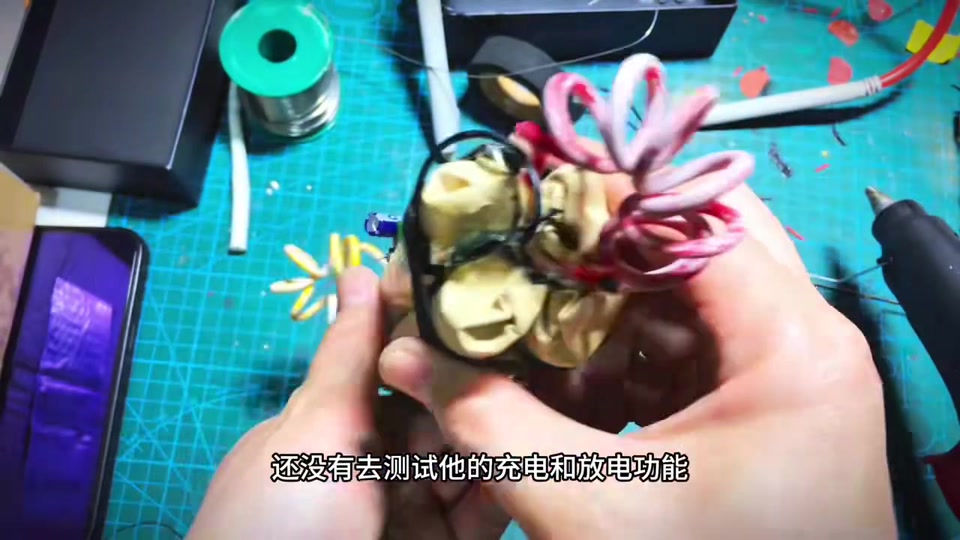

   弹簧线两边一插、黑色电工胶带;测试充放电功能再拍大片;建议别带去人群密集处、别乘公共交通,以免被误会。

   03:40 – 04:14

物料清单

画面读数

博主经验

• 卷厚纸筒前喷少量水,软化定型更贴合 01:52
• 火星大说明功率过大;功率大击穿电池、小焊不牢,调中间约 4.3 再试粘连度 02:10
• 点焊接线比电烙铁快:不用预热、点哪焊哪、有震动反馈 03:22

踩过的坑

• 切记并联不是串联,红色为正极 02:52
• 点焊笔插头很粗,插时要用力 01:38

锂电安全提示

• 外形像炸药包:别带去人群密集处、别乘公共交通 04:02
• 功率过大会击穿电池 02:10
