点焊机60档，点焊0.05铜+0.12镀镍钢带效果

UF20B 60 档焊 0.05 紫铜:焊在铁上撕出两个洞,焊在电芯负极上略弱,建议镍片打底

有粉丝反馈 0.2 紫铜叠 0.2 镀镍钢带焊不上,博主表示不建议用 0.2 紫铜(对机器要求很高)。他用阿威兹 UF20B + 升级 6 号点焊笔、60 档,同参数做对比:0.05 紫铜带分别焊在一根生锈铁管和佳士凯电芯负极上。焊铁的焊点发黑(电流大),拉扯时把铁扯出两个洞;0.05 紫铜叠 0.12 镀镍钢带焊在电芯负极,撕下来是两个洞、没撕烂。结论:同样 60 档焊铁效果明显好很多,建议用镍片打底再焊铜会更结实。

做了什么 · 结果

制作步骤8 步 · 点图跳到原片

1.
   1. 起因:0.2 铜叠 0.2 钢焊不上

   粉丝反馈 0.2 紫铜带叠 0.2 镀镍钢带叠不上去;博主不建议大家用 0.2 紫铜,对点焊机要求很高。

   00:00 – 00:15
2.
   2. 实验设计:同参数焊两种基材

   一个是生锈的铁管(不是不锈钢),一个是佳士凯电芯负极,点焊机同样的参数,看效果差别。

   00:15 – 00:36
3.

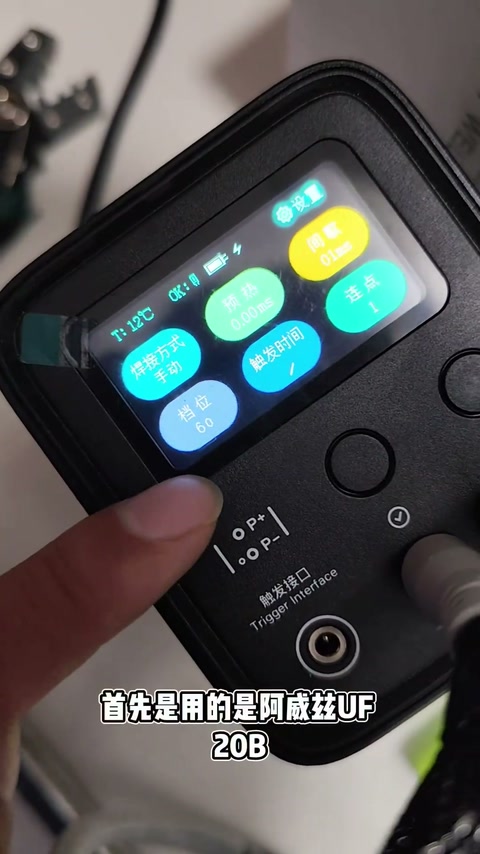

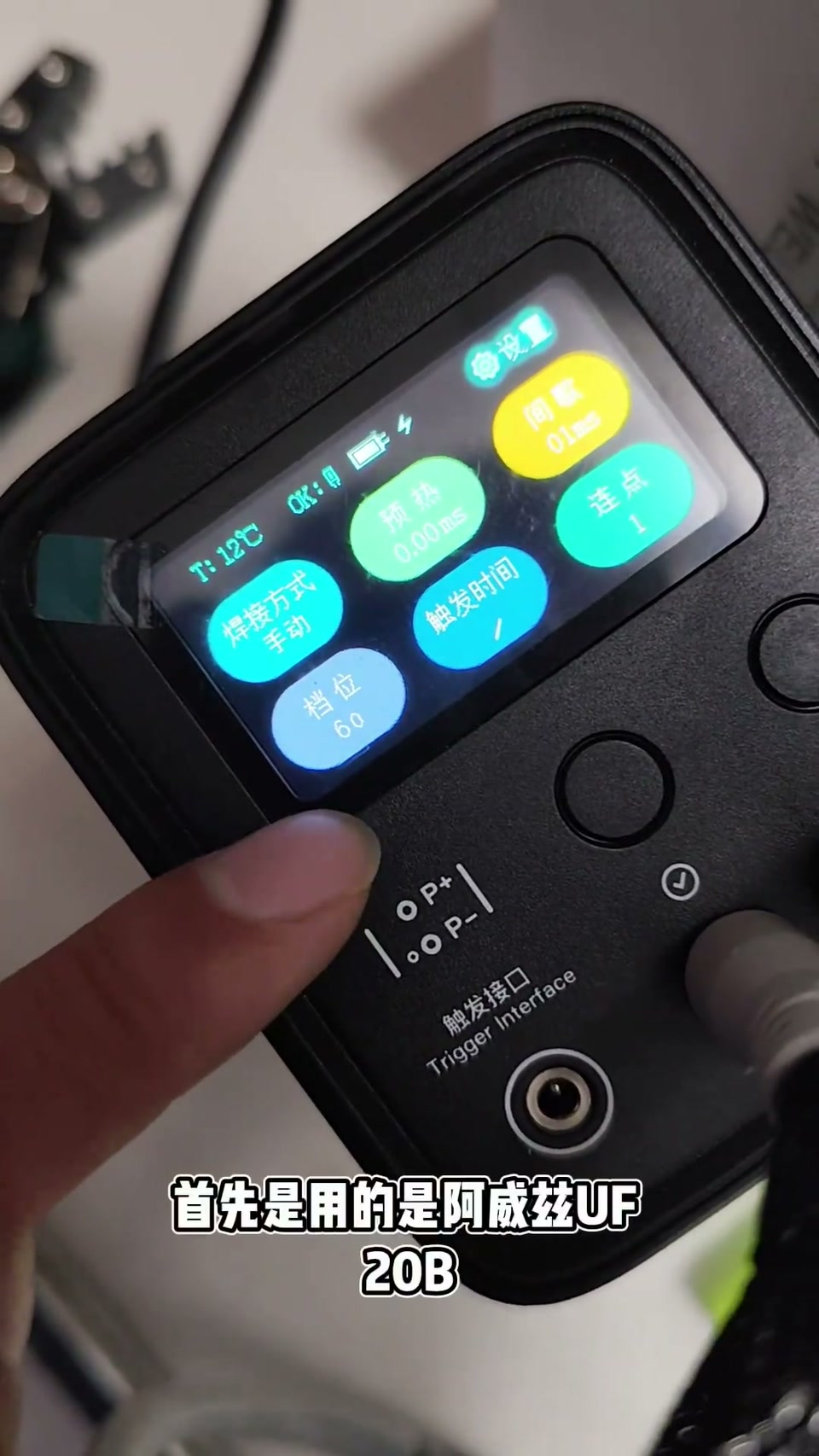

   3. 设备:UF20B + 升级 6 号笔,60 档

   阿威兹 UF20B,升级 6 号点焊笔,档位 60;屏幕显示 T:12℃。

   00:36 – 00:42
4.

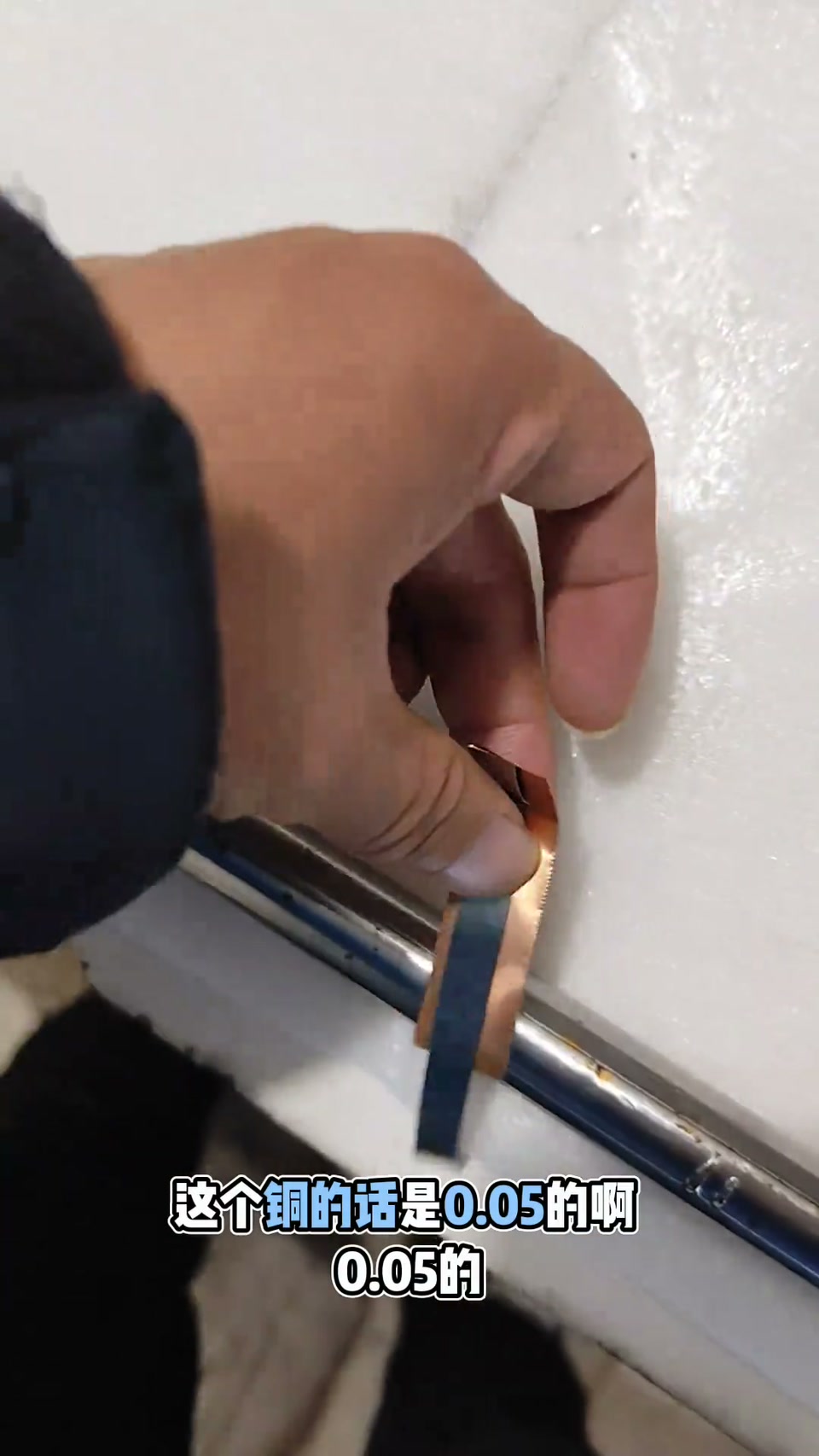

   4. 材料:0.05 紫铜带

   铜带厚度 0.05。

   00:44 – 00:49
5.

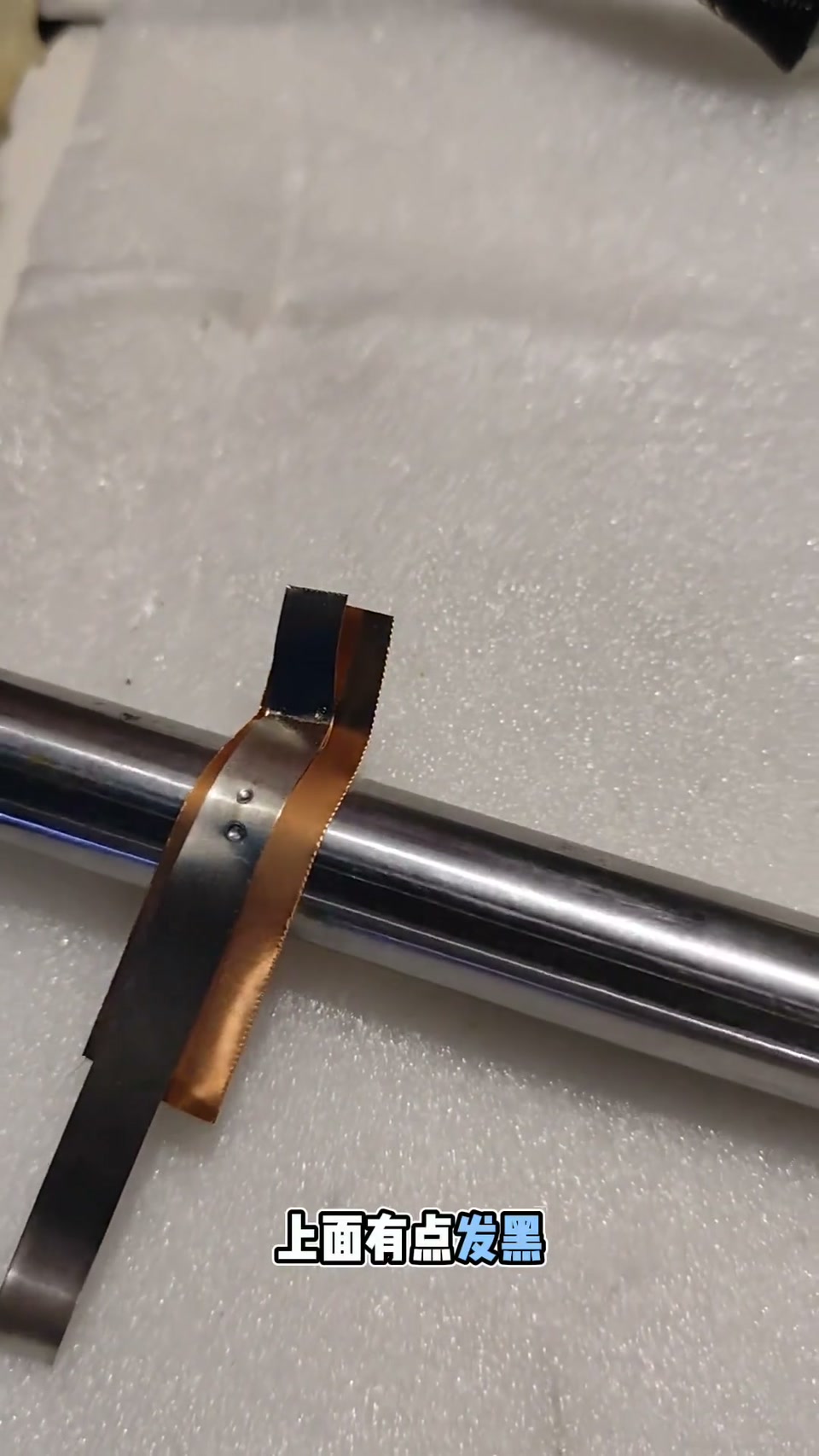

   5. 焊铁管:焊点发黑,电流大

   把 0.05 紫铜带点焊到铁管上,焊点上面有点发黑,说明电流比较大。

   00:50 – 01:20
6.

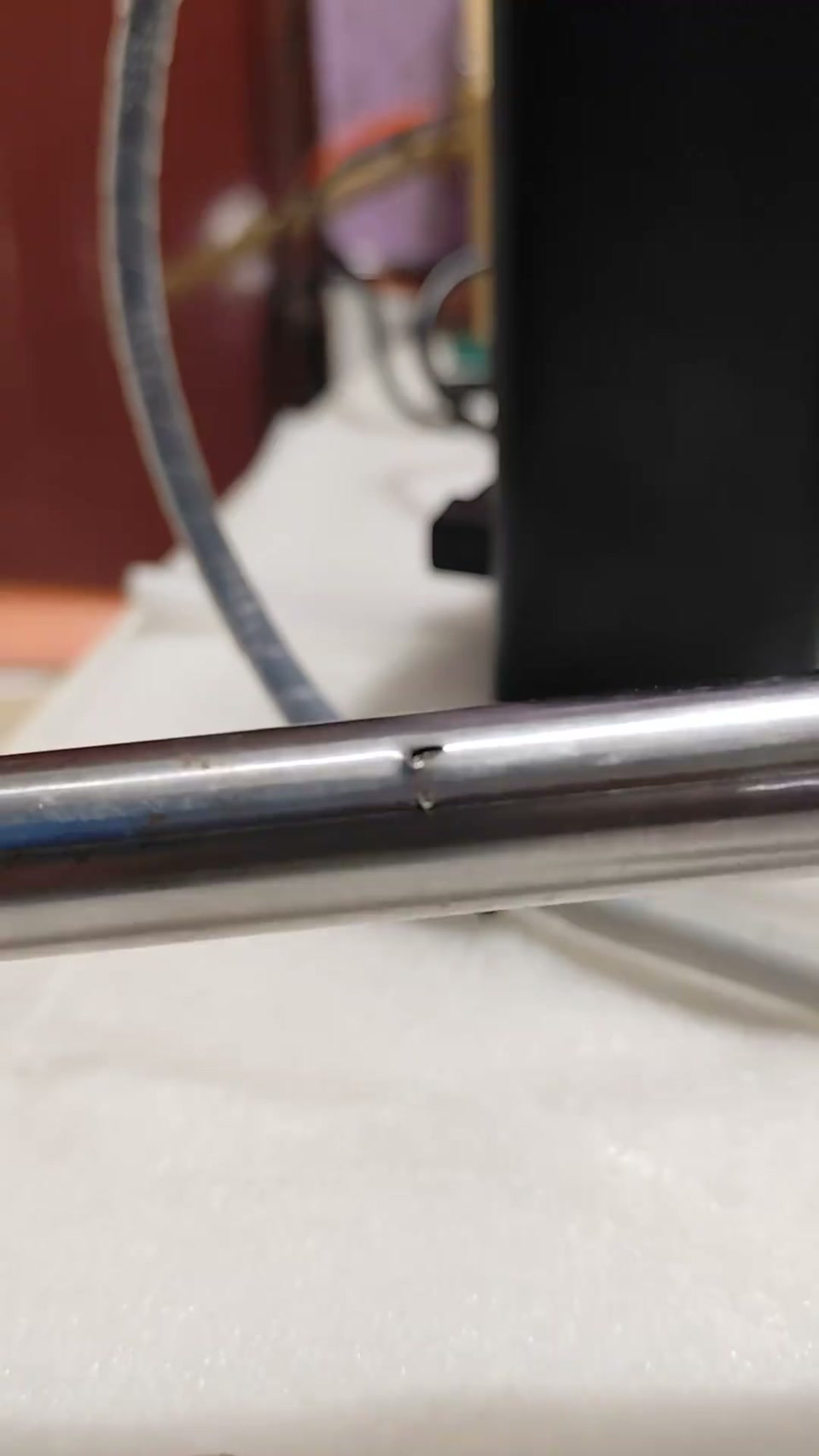

   6. 拉扯:把铁扯出两个洞

   拉扯测试,铜带把铁管表面都扯掉了,铁被扯出两个洞,焊点比基材还牢。

   01:26 – 01:46
7.

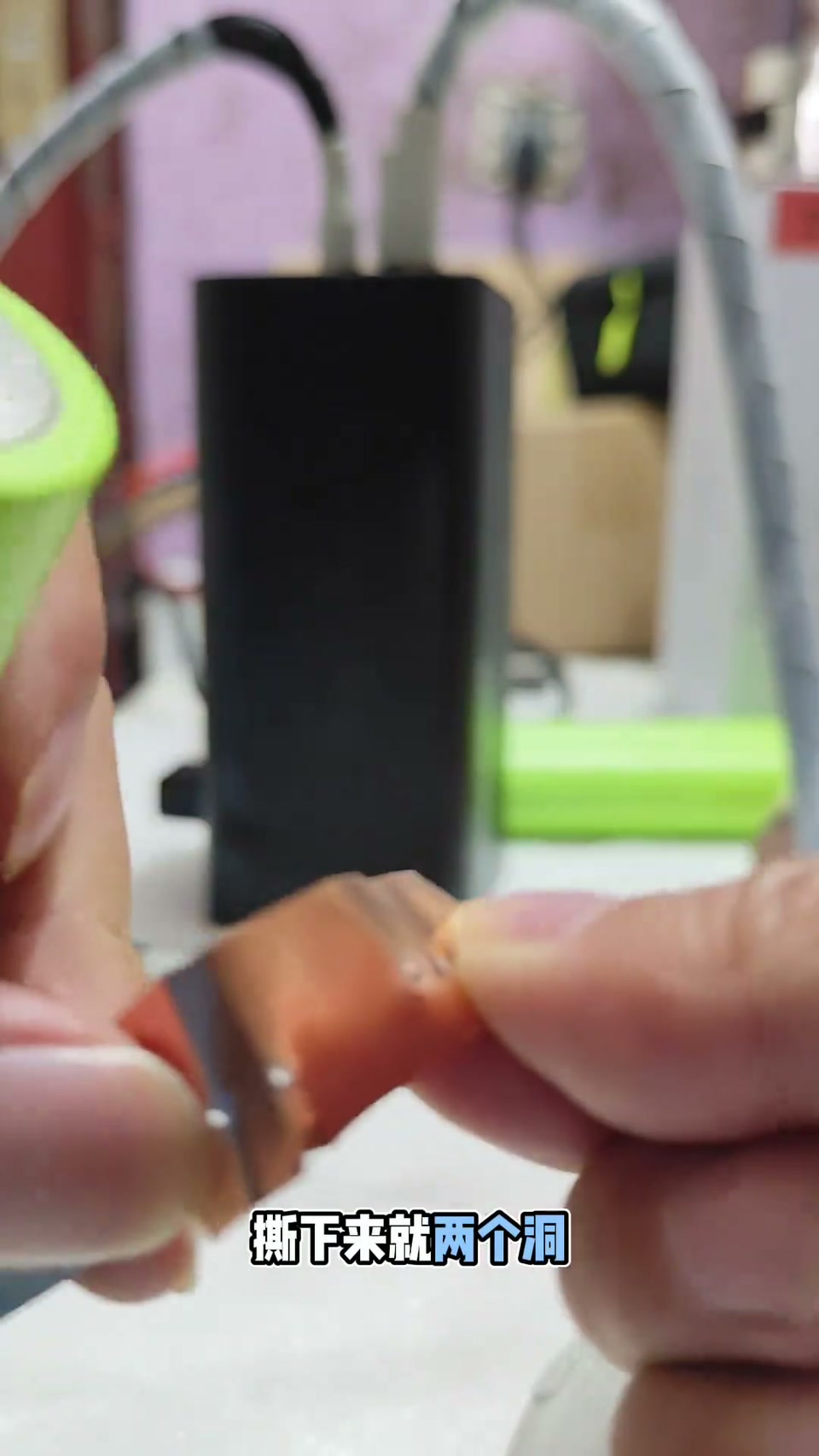

   7. 对照:铜叠 0.12 镀镍钢带焊电芯负极

   同样 0.05 紫铜叠 0.12 镀镍钢带焊在佳士凯负极上,撕下来就两个洞,没有说撕烂。

   01:46 – 02:11
8.
   8. 结论:焊铁好很多,建议镍片打底

   同样 60 档,焊铁效果明显好很多;建议大家先用镍片打底再焊铜,会更结实。

   02:11 – 02:30

物料清单

画面读数

博主经验

• 焊铜建议先用镍片打底,会焊得更结实 02:26
• 焊点发黑说明电流比较大 01:18

踩过的坑

• 不建议用 0.2 紫铜带(叠 0.2 镀镍钢带焊不上,对点焊机要求很高) 00:02
• 同样档位,焊铁和焊电芯负极效果差很多,基材决定强度 02:19
