锂电池组装、阿威兹点焊机

帮朋友把废品站收的一堆电动工具电池拆成电芯(18650 1500mAh 5C)做 12V 大容量组:拆保护板(烙铁加锡两手提)、撕镍片(极易短路打火,示范打火两次)、角磨机磨焊点、内阻仪逐颗测;新收到的阿威兹 H2 手持点焊笔先点头尾再全焊,0.12 镍片轻松;接 3S 保护板 B+ 焊四根线,输出 11.77V;绝缘必须做好否则打火;热缩膜用完未塑封

朋友在废品站收了很多电动工具电池,让做成 12V。拆每个电池的保护板:拧两颗螺丝、烙铁头加点锡、两只手往起提就起来;所有电池同样拆完保护板(电芯标 18650 1500mAh/5C);一个一个把镍片撕掉——撕时注意不要短路,这一步极其容易短路打火,不小心就像这样(画面打火);把每个电池擦干净,角磨机打磨掉焊点方便焊接;内阻仪挨个测电压和内阻;提前裁好镍片和两个总正总负镍片。今天正好收到阿威兹 H2 手持点焊笔,试一下,长按底部开机;点焊电池组先把头尾点焊,再整体焊,焊点非常不错,点 0.12 镍片很轻松。保护板上 B+ 接正极,绝缘胶布固定,焊上四根线;测保护板输出 11.77V OK;焊保护板输出线;大家一定要做好绝缘处理不然会打火;蓝色热缩膜用完了没塑封。评论:「该说专业还是不专业呢,短路两次」;用废旧电池做有啥用;我做的 48V。

做了什么 · 结果

制作步骤5 步 · 点图跳到原片

1.

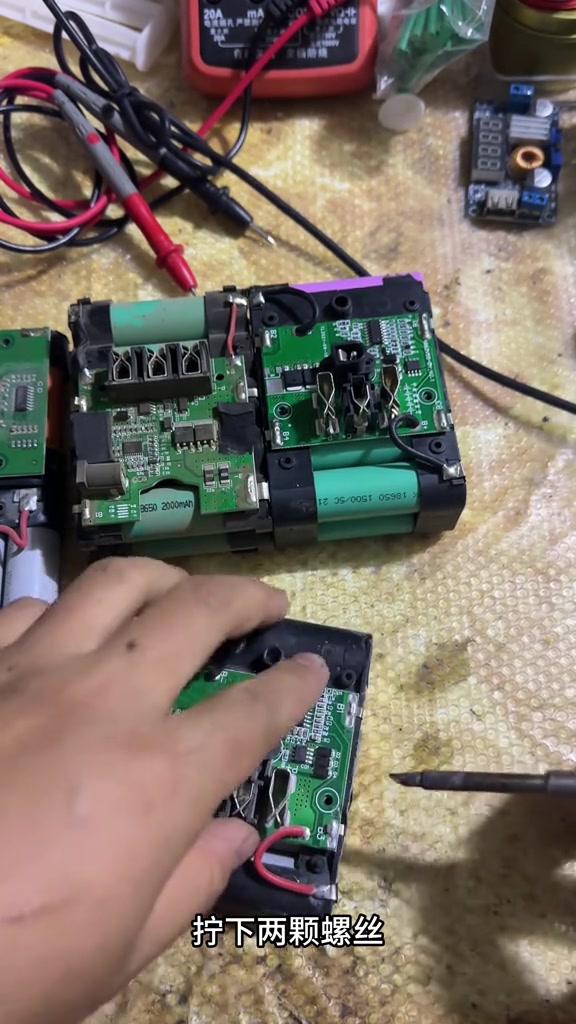

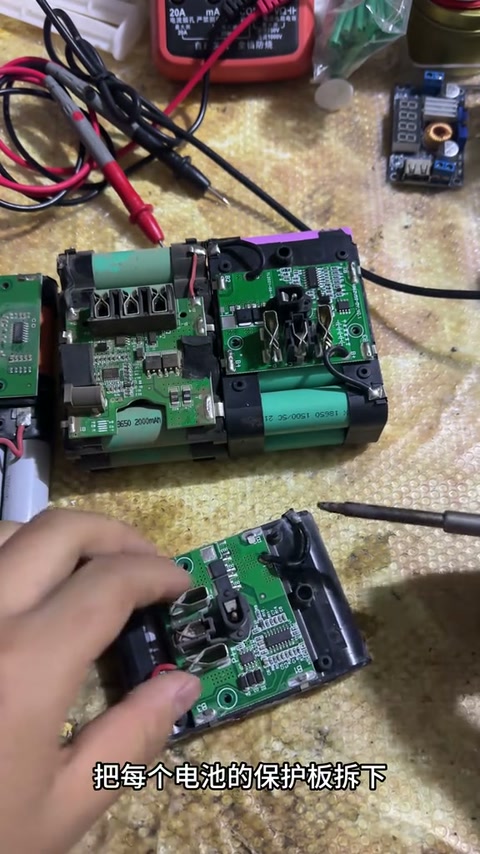

   1. 拆保护板:两螺丝、烙铁加锡、两手提起

   废品站收的工具电池做 12V;拆每个电池保护板:拧两颗螺丝,烙铁头加点锡,两手往起提就起来。

   00:01 – 00:30
2.

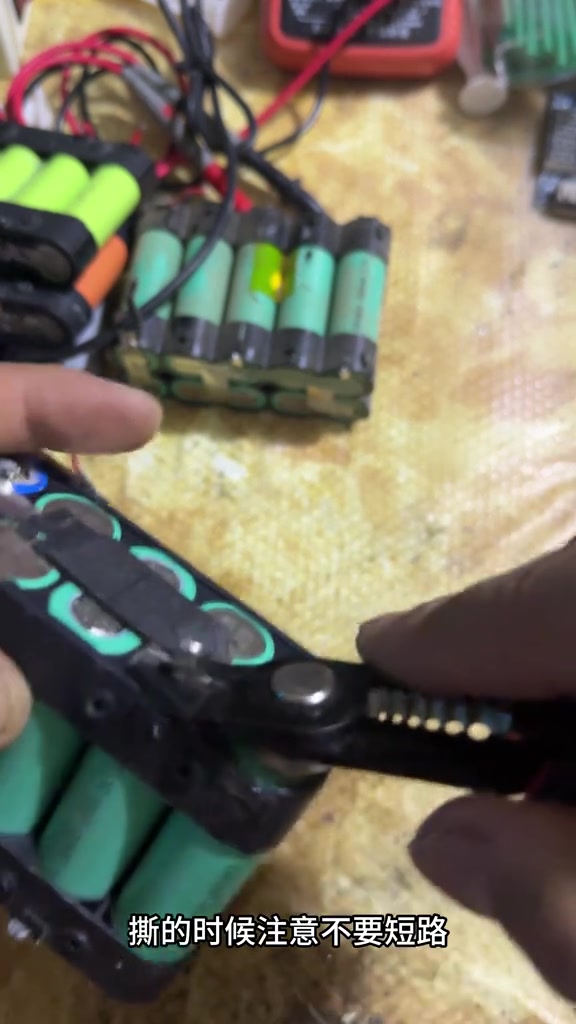

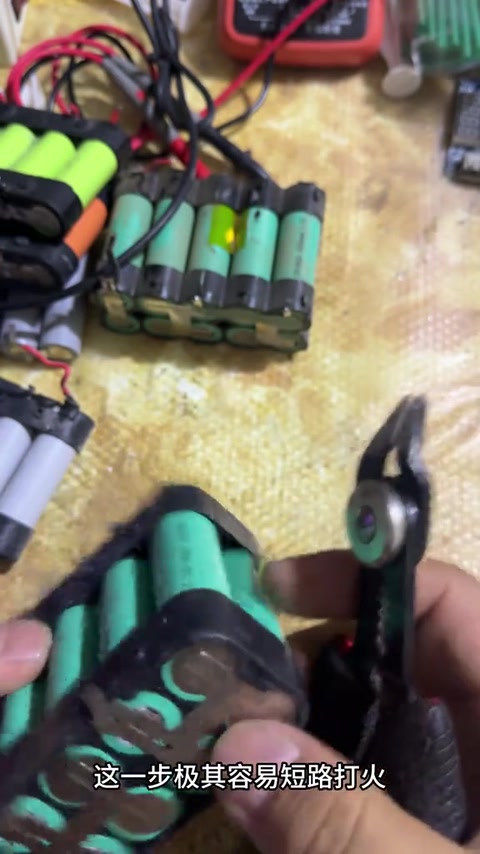

   2. 撕镍片:极易短路打火(现场打火)

   同样方式拆完所有保护板(电芯 18650 1500mAh/5C);逐个撕镍片,注意不要短路,极其容易短路打火,不小心就像这样。

   00:30 – 00:56
3.

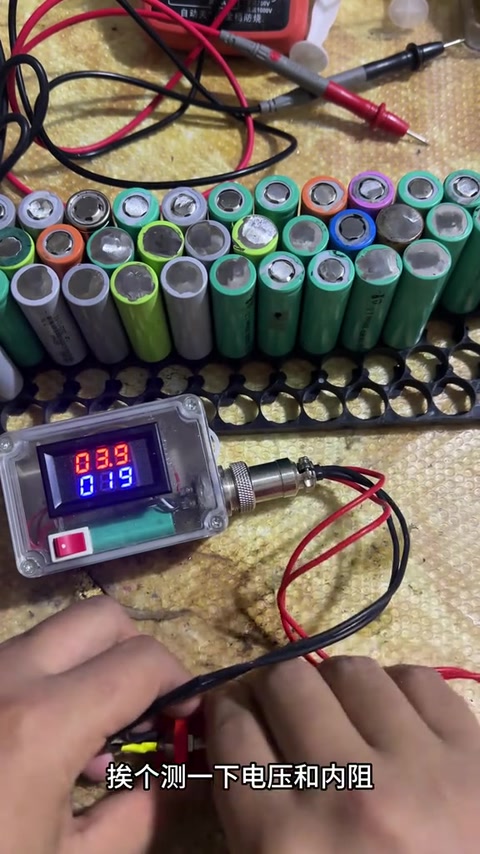

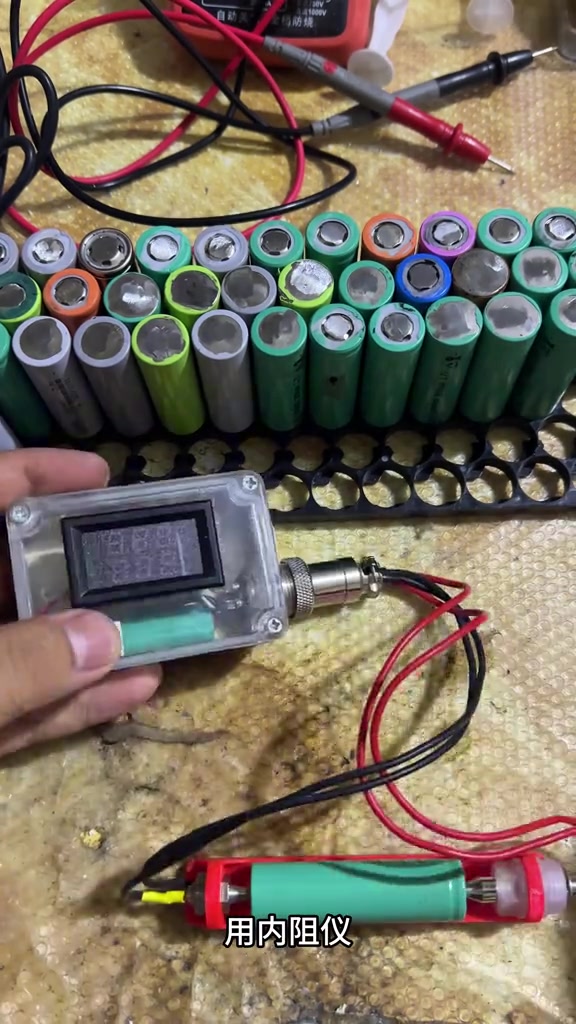

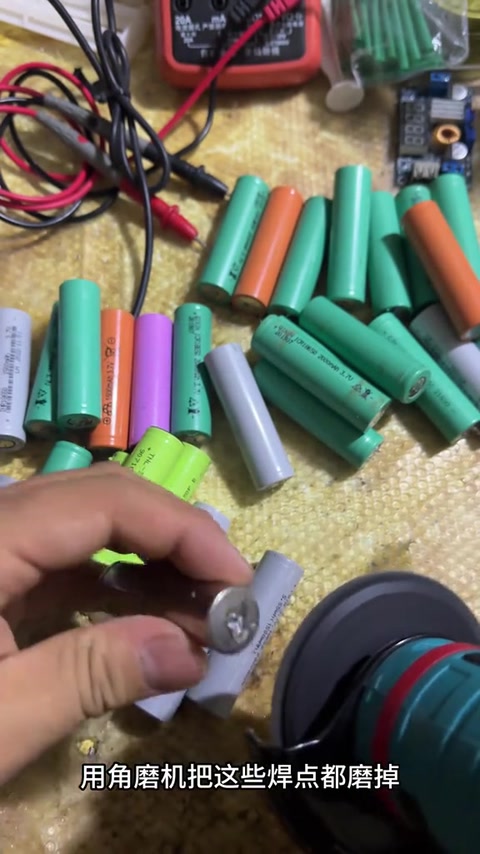

   3. 擦净、角磨机磨焊点;内阻仪逐颗测;裁镍片

   每个电池擦干净;角磨机把焊点磨掉方便焊接;内阻仪挨个测电压内阻;提前裁好镍片与总正总负镍片。

   00:56 – 01:23
4.

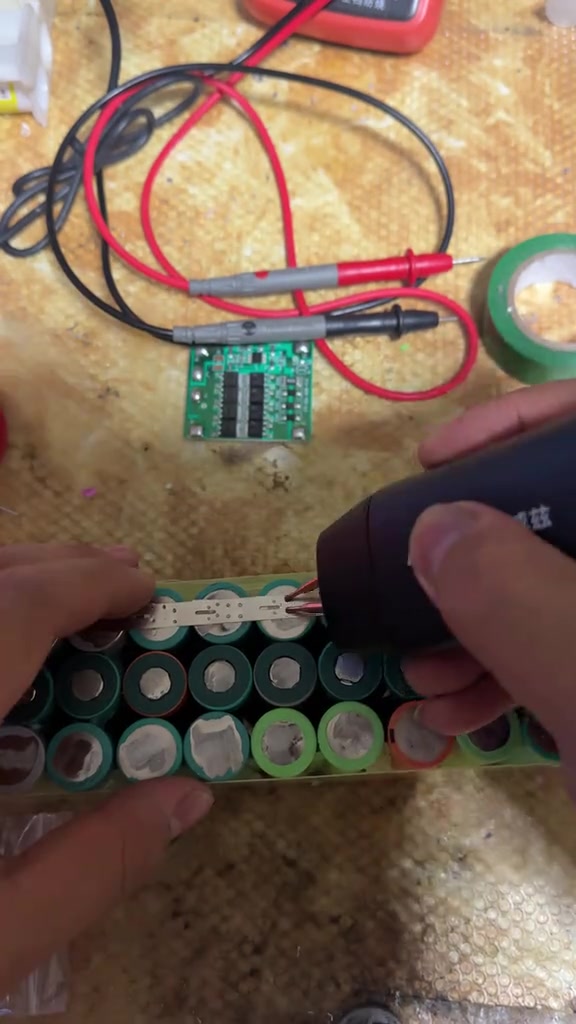

   4. 阿威兹 H2 点焊:先头尾再全焊,0.12 轻松

   正好收到阿威兹 H2 手持点焊笔,长按底部开机;先点头尾再点焊电池组;焊点非常不错;0.12 镍片很轻松。

   01:23 – 02:05
5.

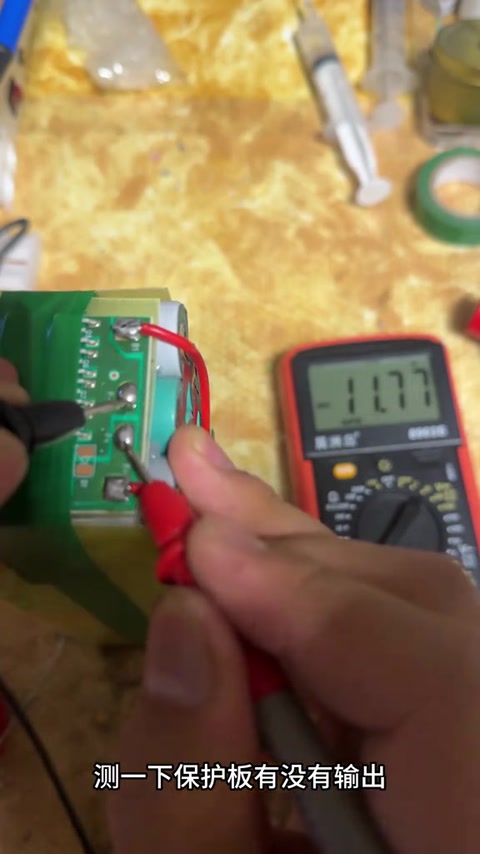

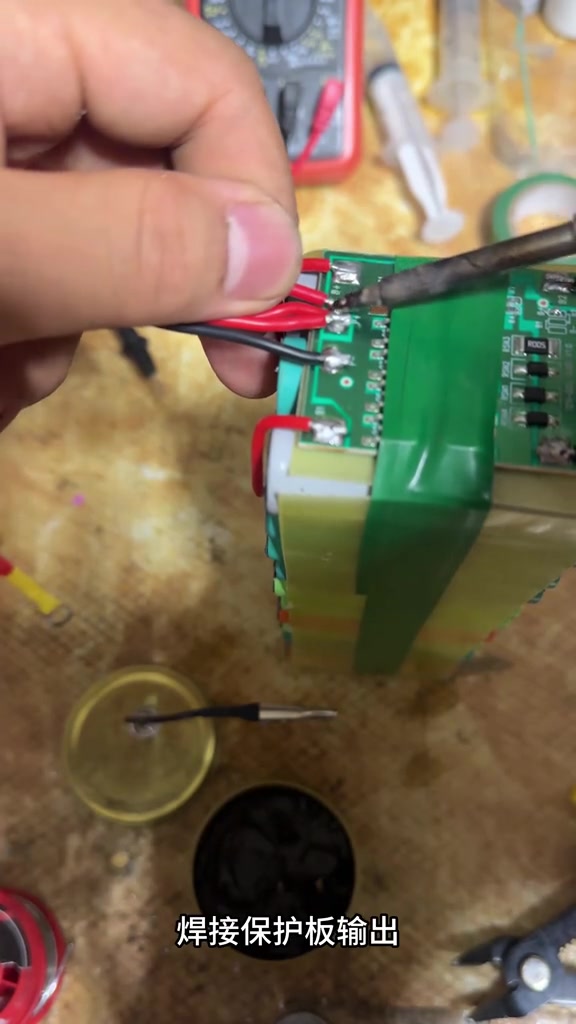

   5. 保护板 B+ 接正极焊四线;11.77V;绝缘防打火

   保护板 B+ 接正极,绝缘胶布固定,焊四根线;测输出 11.77V OK;焊输出线;一定做好绝缘不然打火;热缩膜用完未塑封。

   01:52 – 02:26

物料清单

画面读数

博主经验

• 拆保护板:烙铁加锡两手提;撕镍片时防短路 00:14
• 旧焊点用角磨机磨平再焊 00:56
• 拆机电芯逐颗测电压内阻分组 01:09
• 先点焊头尾定位再整体焊 01:38

踩过的坑

• 撕镍片短路打火(视频中打火两次,评论批评) 00:44
• 热缩膜用完未塑封 02:19

锂电安全提示

• 撕镍片极易短路打火;保护板处必须做好绝缘否则打火 00:44
